Устройства этажные
Устройства типа УЭРМ, УЭРБ, УЭРК, УЭРВ, УЭРН — современные решения для приема, распределения и учета электроэнергии в многоквартирных домах. Защищают от перегрузок, короткого замыкания, токов утечки в сетях 380/220 В, 50 Гц (TN-S, TN-C, TN-C-S). Поддерживают слаботочные системы (телефон, интернет, сигнализация, АСКУЭ). Соответствуют ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012, ТР ТС 004/2011.
- Применение: этажи жилых зданий, коммунальные объекты.
- Обслуживание: 6–12 квартир.
- Универсальность: однофазные (до 11 кВт) и трехфазные (до 32 кВт) системы.

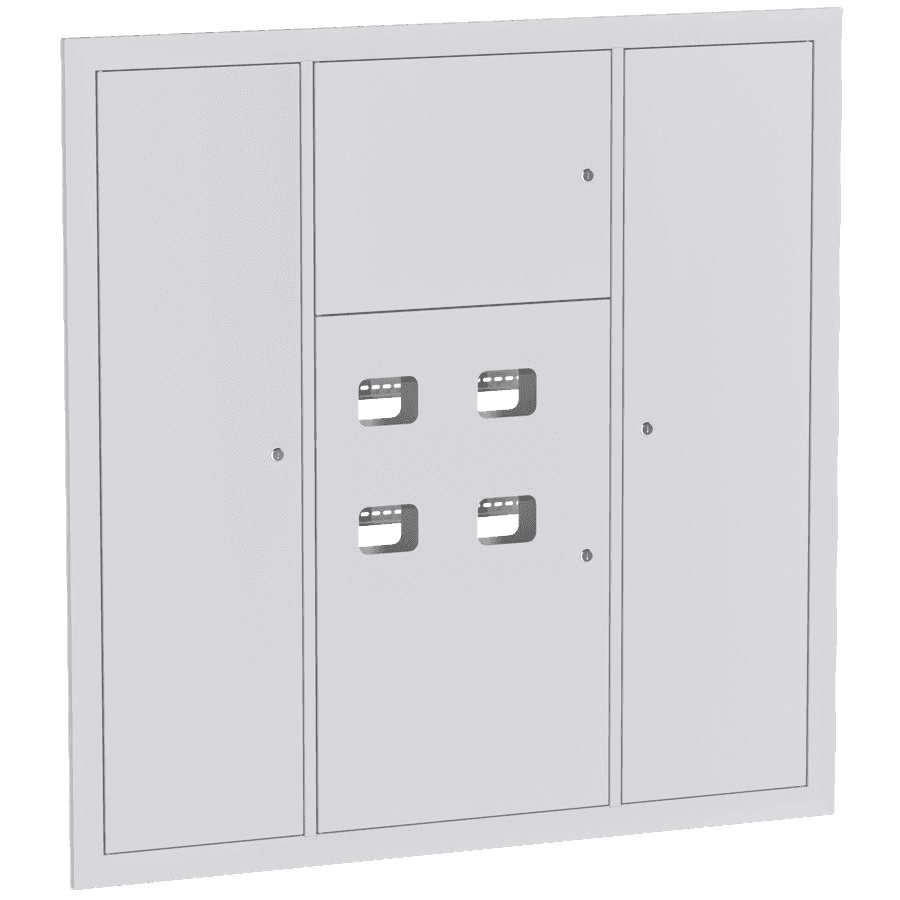

УЭРВ-4 Устройство этажное распределительное встроенное на 4 квартиры
Артикул: uerv-4
Артикул: 256Устройство этажное распределительное встроенное УЭРВ-4 — современное электротехническое решение встроенного типа для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 4 квартиры. Устройство устанавливается в специально подготовленную нишу в стене, что отличает его от навесных аналогов типа УЭРМ. УЭРВ-4 обеспечивает надежное электроснабжение с номинальным рабочим напряжением 380/220 В при частоте 50 Гц. Устройство рассчитано на номинальный ток до 63 А и имеет степень защиты IP31УЭРВ-4 представляет собой цельносварную металлоконструкцию, состоящую из четырех основных отсеков Отсек силовых магистралей (стояковый),учетно-распределительные ящики (4 шт.) слаботочный отсек, отсек для пожарных средств.
21 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:150Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:4Количество квартир (счетчиков):4Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:ДаВысота:1300Ширина:1300Глубина:150Подходит для сборок (наборный):НетС монтажной платой/панелью:Нет

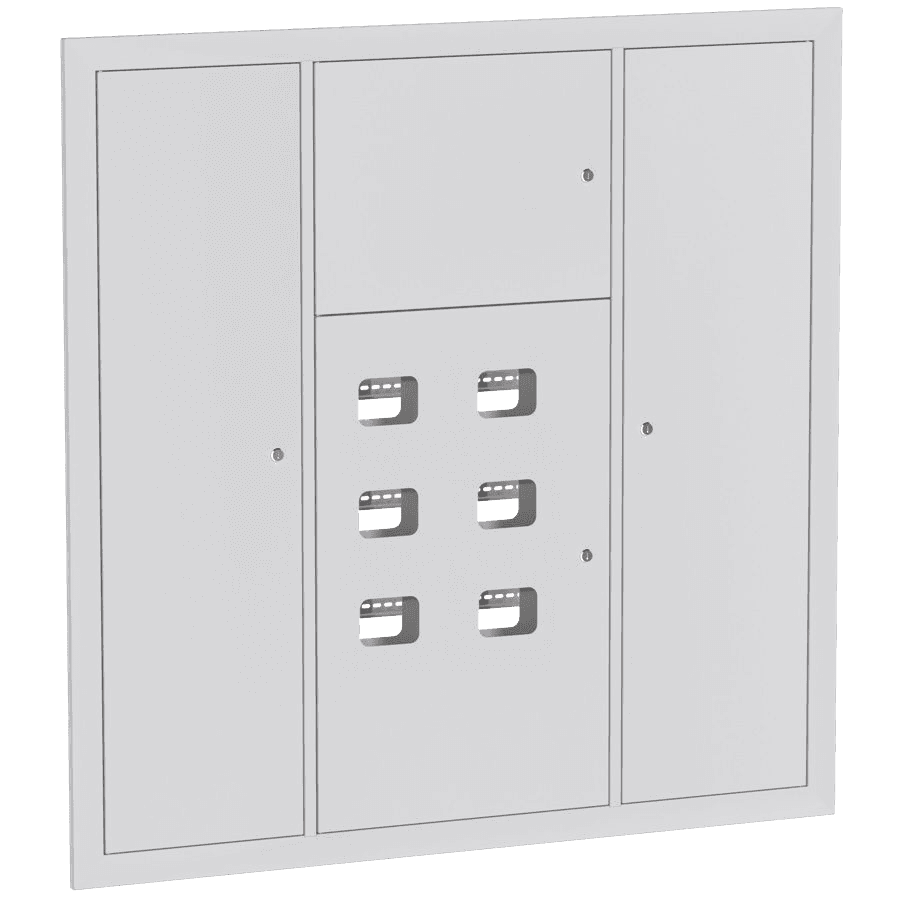

УЭРВ-6 Устройство этажное распределительное встроенное на 6 квартир
Артикул: uerv-6
Артикул: 257Устройство этажное распределительное встроенное УЭРВ-6 — современное электротехническое решение встроенного типа для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 6 квартир. Устройство устанавливается в специально подготовленную нишу в стене Корпус изготовлен из стали толщиной 0,8-1,2 мм с полиэфирным структурированным порошковым покрытием RAL 7035 светло-серого цвета. Климатическое исполнение УХЛ4 обеспечивает эксплуатацию в условиях умеренного и холодного климата
21 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:150Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:4Количество квартир (счетчиков):6Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:ДаВысота:1300Ширина:1300Глубина:150Подходит для сборок (наборный):НетС монтажной платой/панелью:Нет

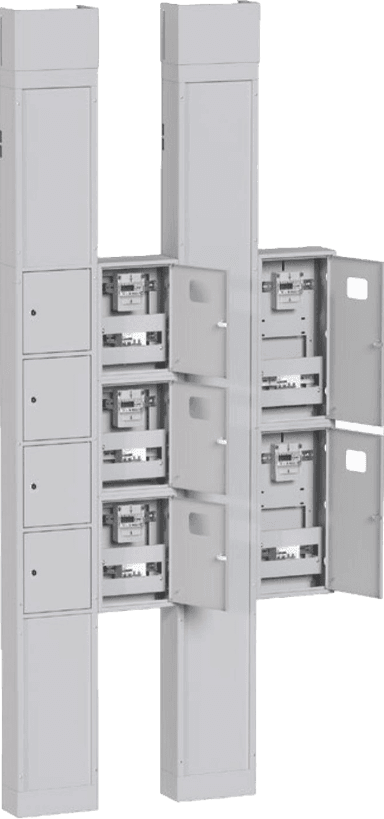

УЭРМ-4 на четыре квартиры
Артикул: uerm-4
Артикул: 258Устройство этажное распределительное модульное УЭРМ-4 — современное электротехническое решение для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 4 квартиры. Конструкция позволяет легко адаптировать устройство под различные условия установки благодаря наличию надсечек под отверстия на боковинах модулей. УЭРМ-4 состоит из следующих основных элементов. Короб электротехнический стояковый (КЭТ) — для размещения силовых кабелей и оборудования. Короб связи и сигнализации (КСС) — для слаботочных систем. 4 ящика учетно-распределительных (ЯУР) — индивидуальные модули для каждой квартиры. Компенсаторы высоты — для регулировки под потолки разной высоты.
9 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияМатериал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество квартир (счетчиков):4Способ монтажа:накладнойВозможно настенное крепление:ДаВстраивается в стену:НетСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Высота:2700Ширина:1300Глубина:150Подходит для сборок (наборный):Да
УЭРМ-41 на четыре квартиры
Артикул: uerm-41
Артикул: 259Устройство этажное распределительное модульное УЭРМ-41 — специализированное электротехническое решение для многоквартирных домов с однофазным распределением электроэнергии на 4 квартиры. Это устройство разработано для эффективного учета и распределения электроэнергии мощностью до 11 кВт на квартиру, что делает его идеальным выбором для типовых жилых домов с однофазным подключением.УЭРМ-41 обеспечивает надежное электроснабжение с номинальным рабочим напряжением 380/220 В при частоте 50 Гц. Устройство рассчитано на номинальный ток до 63 А и имеет степень защиты IP31.Ключевой особенностью является однофазный ввод в каждую квартиру, ограничивающий потребляемую мощность до 11 кВт на квартиру. Корпус изготовлен из стали толщиной 0,8 мм с порошковым эпокси-полиэфирным покрытием RAL 7035 светло-серого цвета. Климатическое исполнение УХЛ3/УХЛ4 обеспечивает эксплуатацию в различных климатических условиях.
15 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияМатериал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество квартир (счетчиков):4Способ монтажа:накладнойВозможно настенное крепление:ДаВстраивается в стену:НетСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Высота:2700Ширина:1300Глубина:150Подходит для сборок (наборный):Да
УЭРМ-5 на пять квартир
Артикул: uerm-5
Артикул: 260Устройство этажное распределительное модульное УЭРМ-5 — специализированное электротехническое решение для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 5 квартир. УЭРМ-5 состоит из следующих основных элементов: Короб электротехнический КЭТ-5У Короб связи и сигнализации КСС 5 ящиков учетно-распределительных ЯУР Компенсаторы высоты — регулировка до 200 мм Доступны различные конфигурации квартирных ящиков Корпус изготовлен из холоднокатанной стали толщиной 0,8 мм с порошковым эпокси-полиэфирным покрытием RAL 7035 светло-серого цвета с текстурой шагрень. Климатическое исполнение УХЛ4 обеспечивает эксплуатацию в условиях умеренного и холодного климата. Устройство рассчитано на прокладку медного или алюминиевого кабеля сечением до 95 мм².
10 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияМатериал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество квартир (счетчиков):5Способ монтажа:накладнойВозможно настенное крепление:ДаВстраивается в стену:НетСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Высота:2700Ширина:1200Глубина:150Подходит для сборок (наборный):Да
УЭРМ-6 на шесть квартир
Артикул: uerm-6
Артикул: 261Устройство этажное распределительное модульное УЭРМ-6 инновационное электротехническое решение для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 6 квартир. Устройство представляет собой модернизированную версию этажных электрощитов, способную обслуживать увеличенное количество потребителей. УЭРМ-6 обеспечивает надежное электроснабжение с номинальным рабочим напряжением 230/400 В при частоте 50 Гц. Устройство рассчитано на номинальный ток до 63-100 А и имеет степень защиты IP31. Корпус изготовлен из холоднокатанной стали толщиной 0,8 мм с полиэфирным порошковым покрытием RAL 7035 светло-серого цвета с текстурой шагрень. Климатическое исполнение УХЛ4 позволяет эксплуатировать устройство в условиях умеренного и холодного климата. Кабельная система рассчитана на прокладку медного или алюминиевого кабеля сечением до 95 мм². УЭРМ-6 состоит из следующих основных элементов: Короб электротехнический КЭТ-6У специализированный Короб связи и сигнализации КСС Компенсаторы высоты регулировка до 320 мм 6 ящиков учетно-распределительных ЯУР Доступны различные конфигурации квартирных ящиков.
10 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияМатериал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество квартир (счетчиков):6Способ монтажа:накладнойВозможно настенное крепление:ДаВстраивается в стену:НетСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Высота:2700Ширина:1200Глубина:150Подходит для сборок (наборный):Да
Конструкция
Металлические корпуса (цельносварные/сборные) с полиэфирным покрытием (RAL 9003/7035, шагрень). Модульная/блочная компоновка с отсеками для силовых и слаботочных линий.
Типы устройств
Отсеки/блоки
- Слаботочный (КСС): Телефон, интернет, сигнализация, АСКУЭ.
- Вводно-учетный (ЯУР): Счетчики, выключатели, ревизионное окно.
- Распределительный: Автоматы, АВДТ, УЗО, УЗИП (12–24 модуля).
- Силовых магистралей (КЭТ): Стояки, шины N/PE, зажимы.
Технические характеристики
- Напряжение: 230/400 В, 50 Гц.
- Заземление: TN-S, TN-C, TN-C-S.
- Токи выключателей: 25–125 А.
- Диф. токи: 10–300 мА.
- Отключающая способность: ≥4,5 кА.
- Сечение проводников: до 95 мм².
- Степень защиты: IP31 (фасад), IP00 (несмонтированное).
- Климат: УХЛ3/УХЛ4, -25°C до +40°C, влажность до 60%.
- Материал: Листовой металл, порошковое покрытие.
- Срок службы: 25 лет, гарантия 3 года.
Преимущества
- Современная альтернатива устаревшим щитам.
- Универсальность для одно- и трехфазных сетей.
- Экологичные материалы, прочное покрытие.
- Гибкая компоновка отсеков.
- Безопасность: защита от перегрузок, КЗ, утечек.
Сравнительная таблица устройств этажных распределительных: УЭРВ, УЭРБ, УЭРН, УЭРК, УЭРМ
| Параметр | УЭРВ | УЭРБ | УЭРН | УЭРК | УЭРМ |
|---|---|---|---|---|---|
| Тип устройства | Встроенное | Блочное, навесное/встроенное | Навесное | Навесное с кабельным отсеком | Модульное, навесное |
| Назначение | Прием, распределение, учет электроэнергии, защита линий, слаботочные системы | Аналогично УЭРВ | Аналогично УЭРВ | Аналогично УЭРВ | Аналогично УЭРВ, акцент на АСКУЭ и модульность |
| Конструкция | Пространственная рама, открытая, кроме фасада, короба ТБ с ГВЛ | Блочная, закрывает стену, выламываемые отверстия, винты | Цельносварная, полная оболочка, кроме кабельных отверстий | Трехсекционная, кабельный отсек, компенсатор высоты, болты | Сборная, короба КЭТ, КСС, ящики ЯУР, компенсатор высоты |
| Материал корпуса | Листовой металл, RAL 9003 | Листовой металл, RAL 9003/7035 | Листовой металл, RAL 7035 | Листовой металл, RAL 9003/7035 | Листовой металл, RAL 9003/7035 |
| Способ установки | Встроенный, в нишу, анкеры | Навесной/встроенный, винты | Навесной, винты/анкеры | Навесной/встроенный, болты | Навесной, винты/хомуты |
| Габаритные размеры | От 1200x1200x200 мм | ~1890x300x150 мм (по проекту) | 2700x1700x250 мм (EKF, 12 квартир) | До 3050 мм высота (с компенсатором) | КЭТ/КСС: 1890x300x150 мм (нижний), 810x300x150 мм (верхний); ЯУР: 300x300x150 мм (12 модулей) или 600x300x150 мм (24 модуля) |
| Масса | ~52 кг | ~21–52 кг | ~21 кг | ~21–52 кг | ~21–52 кг |
| Количество квартир | До 10 | До 9 | До 12 | До 12 | До 12 |
| Отсеки/модули | Слаботочный, вводно-учетный, распределительный, силовые магистрали | Слаботочный, вводно-учетный, распределительный, силовые магистрали | Слаботочный, вводно-учетный, распределительный, силовые магистрали (4 дверцы) | Слаботочный (КСС), вводно-учетный, распределительный, силовые магистрали, кабельный отсек | КЭТ, КСС (4 дверцы), ЯУР, вводно-учетный, распределительный, силовые магистрали |
| Степень защиты | IP31 (фасад), IP00 (остальные стороны) | IP31 (фасад), IP00 (остальные стороны) | IP31 (фасад) | IP31 (фасад), IP00 (остальные стороны) | IP31 (фасад), IP00 (остальные стороны) |
| Климатическое исполнение | УХЛ4 (-25°C до +40°C) | УХЛ4 (-25°C до +40°C) | УХЛ3 (-25°C до +40°C) | УХЛ4 (-25°C до +40°C) | УХЛ3/УХЛ4 (-25°C до +40°C) |
| Номинальное напряжение | 230/400 В, 50 Гц | 230/400 В, 50 Гц | 230/400 В, 50 Гц | 230/400 В, 50 Гц | 230/400 В, 50 Гц |
| Номинальные токи | 25–125 А | 25–125 А | 25–125 А | 25–125 А | 25–125 А |
| Дифференциальные токи АВДТ/УЗО | 10, 30, 100, 300 мА | 10, 30, 100, 300 мА | 10, 30, 100, 300 мА | 10, 30, 100, 300 мА | 10, 30, 100, 300 мА |
| Максимальное сечение проводников | 95 мм² | 95 мм² | 95 мм² | 95 мм² | 95 мм² |
| Отключающая способность | ≥4,5 кА | ≥4,5 кА | ≥4,5 кА | ≥4,5 кА | ≥4,5 кА |
| Уникальные особенности | ГВЛ-отделка, компактность для ниш | Выламываемые отверстия, закрытие стены | Полная оболочка, монтаж без ниши | Кабельный отсек, компенсатор высоты | Модульная сборка, поддержка АСКУЭ |
| Преимущества | Эстетичная интеграция, компактность, безопасность | Гибкая компоновка, эстетика, простота монтажа | Простота установки, вместимость, эстетика | Быстрая установка, жесткость, удобство транспортировки | Универсальность, модульность, поддержка АСКУЭ |
| Комплектность | Каркас, двери, шины N/PE, DIN-рейки, ключи, паспорт, схемы, сертификат | Корпус, двери, шины N/PE, DIN-рейки, ключи, паспорт, схемы, сертификат | Корпус, 4 дверцы, шины N/PE, DIN-рейки, паспорт, схемы, сертификат | Корпус (3 секции), двери, шины N/PE, DIN-рейки, компенсатор, ключи, паспорт, схемы, сертификат | Короба КЭТ/КСС, ЯУР, шины N/PE, DIN-рейки, Z-/П-профили, ключи, паспорт, схемы, сертификат |
| Не входит в комплект | Счетчики, фазные сжимы, УЗИП | Счетчики, фазные сжимы, УЗИП | Счетчики, фазные сжимы, УЗИП, замки | Счетчики, фазные сжимы, УЗИП | Счетчики, фазные сжимы, УЗИП |
| Монтаж | В нишу, анкеры, отверстия Ø25–32 мм | Навесной/встроенный, винты, выламываемые отверстия | Навесной, винты/анкеры, отверстия Ø25–32 мм | Навесной/встроенный, болты, отверстия Ø25–32 мм | Навесной, винты/хомуты, отверстия Ø25–32 мм |
| Срок службы | 25 лет, гарантия 3 года | 25 лет, гарантия 3 года | 25 лет, гарантия 3 года | 25 лет, гарантия 3 года | 25 лет, гарантия 3 года |
Примечания
- УЭРВ: Оптимально для ниш в панельных/монолитных домах, эстетичная ГВЛ-отделка.
- УЭРБ: Гибкость компоновки благодаря выламываемым отверстиям, эстетичное закрытие стены.
- УЭРН: Простота монтажа без ниши, полная оболочка, вместимость до 12 квартир.
- УЭРК: Быстрая установка, отдельный кабельный отсек, компенсатор высоты.
- УЭРМ: Модульная сборка, универсальность для домов без ниш, поддержка АСКУЭ.
