УЭРВ

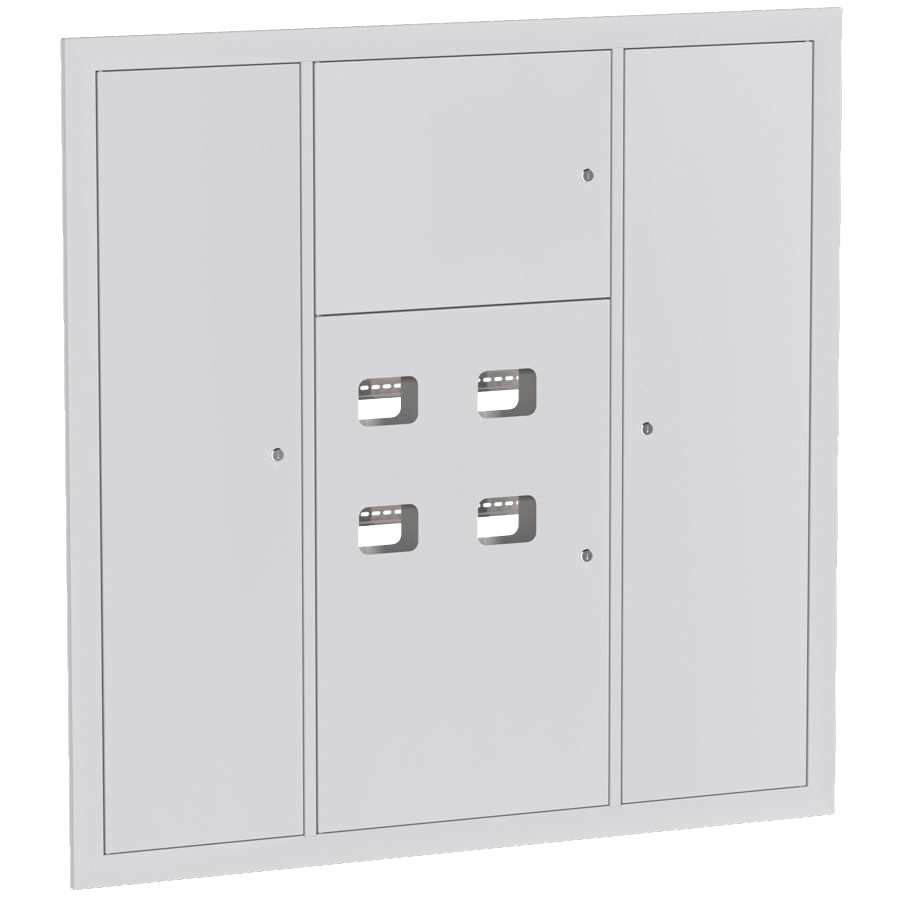

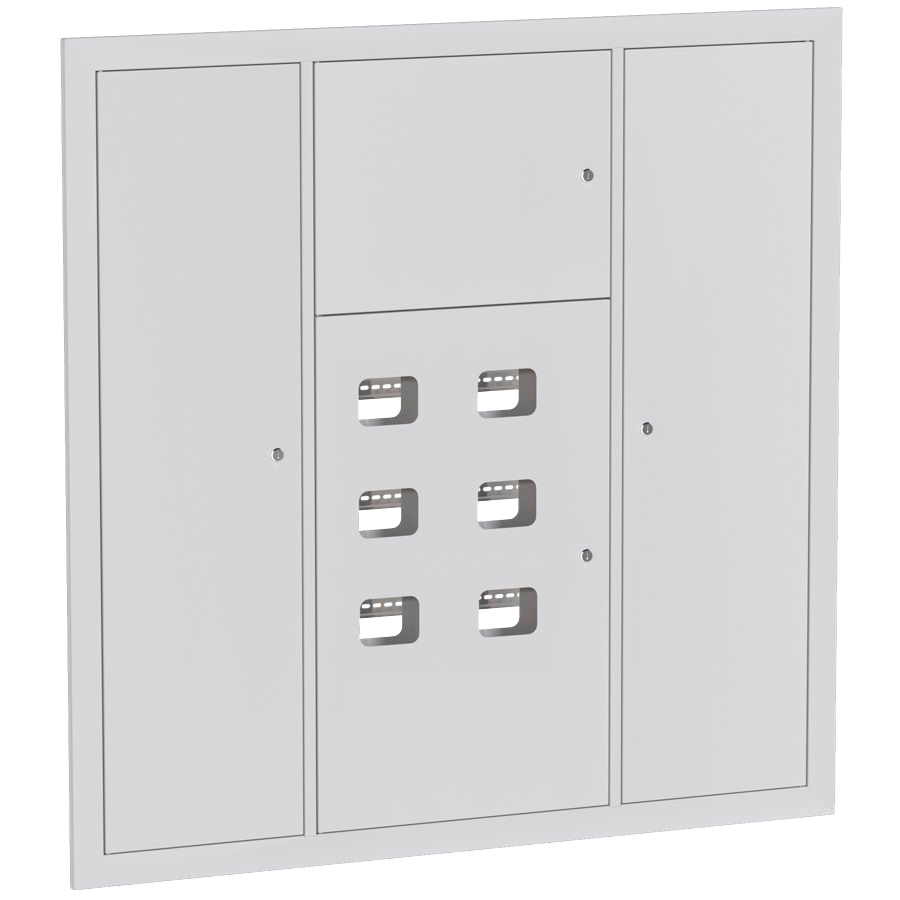

Устройство этажное распределительное встроенное типа УЭРВ

6-12
квартир
25
лет службы
IP31
защита
УЭРМ - Устройство этажное распределительное модульное

Назначение

Устройство этажное распределительное встроенное типа УЭРВ предназначено для приема, распределения и учета электроэнергии в многоквартирных жилых домах. Оно обеспечивает защиту групповых линий квартир от перегрузок, короткого замыкания и токов утечки в сетях с глухозаземленной нейтралью (230/400 В, 50 Гц, TN-S, TN-C, TN-C-S), а также служит для размещения слаботочных систем (телефонной, телевизионной, интернет-сетей, сигнализации, АСКУЭ). УЭРВ — современная альтернатива устаревшим этажным щитам типа ЩЭ, ЩЛС, УЭРП, предлагая комплексное электрощитовое решение с высокой надежностью и эстетикой. Соответствует стандартам ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012, ТР ТС 004/2011 и ТУ (например, ТУ 3434-002-52681400-2019 ).

Применение
Установка в подготовленную нишу на этажах жилых зданий.
Обслуживание
До 6–10 квартир в зависимости от типа счетчиков и конфигурации.
Универсальность
Поддержка однофазных (до 11 кВт) и трехфазных (до 32 кВт) систем для эффективного контроля расхода электроэнергии.
Найдено 2 товара

Конструкция

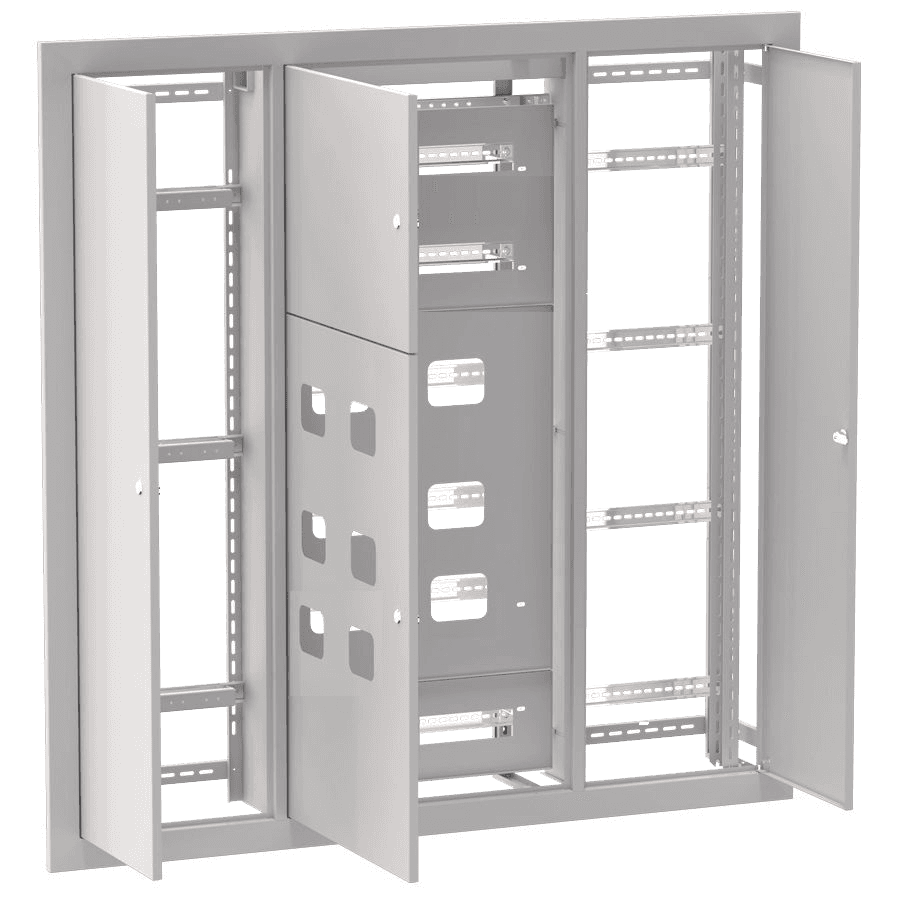

УЭРВ представляет собой пространственную металлическую конструкцию, встроенную в нишу, открытую со всех сторон, кроме фасада. Корпус выполнен из листового металла с полиэфирным порошковым покрытием (RAL 9003, шагрень), обеспечивающим долговечность и эстетику. Верхняя и нижняя части каркаса оснащены коробами ТБ, зашиваемыми листами ГВЛ для интеграции в интерьер многоквартирных домов. Внутренний объем разделен на отсеки металлическими перегородками для безопасной прокладки силовых и слаботочных линий.

Отсеки

Слаботочный отсек

Расположен слева, предназначен для аппаратуры связи, интернета, телевидения, сигнализации, АСКУЭ. Оснащен отдельной запираемой дверью с индивидуальным замком.

Вводно-учетный отсек

Справа от слаботочного, для установки счетчиков электроэнергии (например, Меркурий 200/230) и выключателей-разъединителей. Имеет ревизионное окошко для контроля показаний.

Распределительный отсек

Над учетным или совмещен с ним, для автоматических выключателей, АВДТ, УЗО, УЗИП (до 12–24 модулей на квартиру). Обеспечивает защиту от перегрузок и короткого замыкания.

Отсек силовых магистралей

Слева или у задней стенки, поддерживает до 2 питающих стояков (рабочий и транзитный). Оснащен шинами N/PE, кабельными и плашечными зажимами для фазных, нулевых и защитных проводников.

Каждый отсек имеет дверь на петлях с замком (универсальный или индивидуальный по заказу), обеспечивая удобство обслуживания и безопасность.

Технические характеристики

Номинальное напряжение: 230/400 В (AC), 50 Гц.
Системы заземления: TN-S, TN-C, TN-C-S.
Номинальные токи выключателей: 25, 32, 40, 50, 63, 100, 125 А.
Дифференциальные токи АВДТ/УЗО: 10, 30, 100, 300 мА.
Отключающая способность: ≥4,5 кА.
Максимальное сечение проводников: 95 мм².
Степень защиты: IP31 (фасад), IP00 (остальные стороны в несмонтированном состоянии, зависит от ниши).
Климатическое исполнение: УХЛ4 (температура от -25°C до +40°C, влажность до 60% при +20°C, высота до 2000 м).
Материал корпуса: Листовой металл с полиэфирным порошковым покрытием (RAL 9003/7035, шагрень).
Габаритные размеры: От 1200x1200x200 мм (зависит от количества квартир и конфигурации).
Масса: ~52 кг (зависит от модели).
Способ установки: Встроенный, крепление анкерами в подготовленную нишу.
Дополнительные аксессуары: Кронштейны, люк для розетки, Z-образные профили, DIN-рейки.
Срок службы: До 25 лет, гарантия 3 года.

Преимущества УЭРВ

Компактное встроенное исполнение: Идеально для ниш в панельных и монолитных домах, экономия пространства.
Эстетичная интеграция: Короба ТБ и ГВЛ обеспечивают аккуратный вид, подходящий для современных жилых зданий.
Универсальность: Поддержка одно- и трехфазных систем, обслуживание до 10 квартир.
Безопасность: Металлические перегородки, защита от перегрузок, короткого замыкания, токов утечки и пожаров.
Гибкость: Индивидуальная компоновка отсеков, габаритов и аппаратуры по техническому заданию заказчика.
Качественное производство: Экологически чистые материалы, полиэфирное покрытие, соответствие ГОСТ и ТР ТС.
Простота обслуживания: Ревизионные окошки, удобные замки, односторонний доступ.

Комплектность

В комплект поставки входят: Каркас УЭРВ, двери отсеков, шины N/PE, DIN-рейки, Z-образные профили, ключи (1 на замок), паспорт, схемы подключения, сертификат соответствия.
Не входят: Счетчики электроэнергии (например, Меркурий 200/230), фазные сжимы, УЗИП (заказываются отдельно).
По запросу: Дополнительные ключи, документация, аксессуары (кронштейны, хомуты).

Установка и эксплуатация

Монтаж: Встраивается в подготовленную нишу, крепление анкерами, кабели вводятся через отверстия Ø25–32 мм.
Условия эксплуатации: УХЛ4, невзрывоопасная среда, защита от воды, радиации, ударов.
Режим работы: Продолжительный, одностороннее обслуживание на лестничных площадках.

Вам также может быть интересно

УЭРМ

Модульное, сборное, для домов без ниш.

УЭРБ

Блочное, навесное/встроенное, выламываемые отверстия.

УЭРН

Навесное, полная оболочка, до 12 квартир.

УЭРК

Навесное с кабельным отсеком, компенсатор высоты.

Заказ и покупка

Предлагаем купить этажное распределительное устройство УЭРВ по выгодной цене в интернет-магазине нашей компании. Продукция доступна оптом и в розницу с быстрой доставкой по Москве, М.О. и всей России. Изготовление по индивидуальным проектам заказчика.

Для заказа укажите:

  • Количество квартир (1–10).
  • Тип счетчиков и аппаратуры (одно-/трехфазные, АСКУЭ, УЗИП).
  • Габариты, компоновку отсеков, цвет (RAL 9003/7035).
  • Дополнительные аксессуары (кронштейны, замки).

Каталог, фото, схемы и отзывы доступны онлайн. Заказывайте качественное электрощитовое оборудование от производителя с доставкой!
