Модульное решение

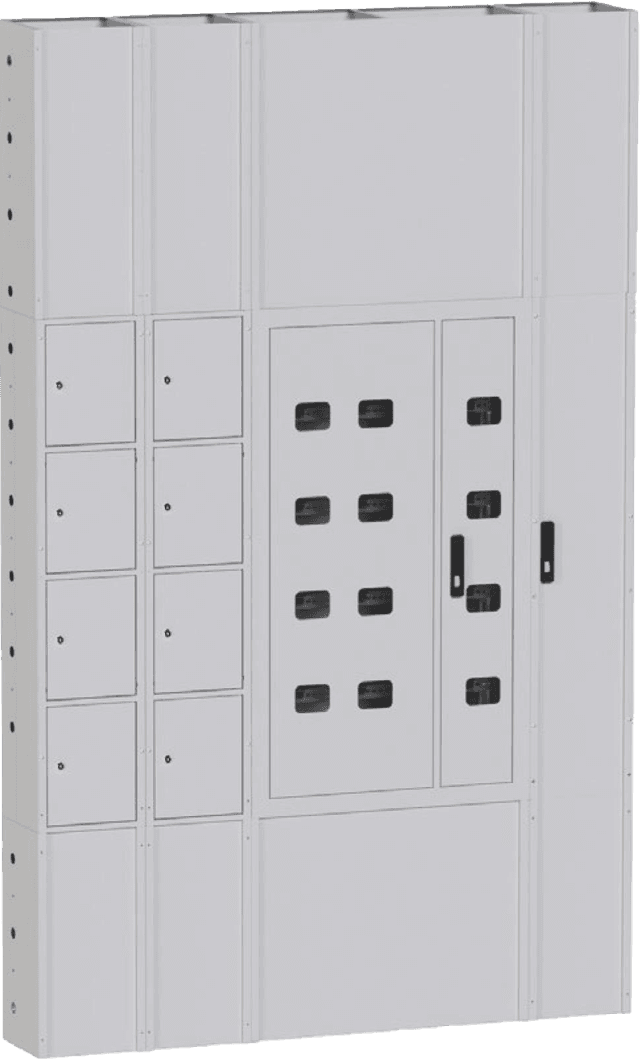

Устройство этажное распределительное навесное УЭРН

Современное модульное устройство для приема, распределения и учета электроэнергии в многоквартирных домах с защитой от перегрузок и токов утечки.

6-12

квартир

лет службы

IP31

защита

Назначение

Устройство этажное распределительное навесное типа УЭРН предназначено для приема, распределения и учета электроэнергии в многоквартирных жилых домах. Оно обеспечивает защиту групповых линий квартир от перегрузок, короткого замыкания и токов утечки в сетях с глухозаземленной нейтралью (230/400 В, 50 Гц, TN-S, TN-C, TN-C-S), а также служит для размещения слаботочных систем (телефонной, телевизионной, интернет-сетей, сигнализации, АСКУЭ).

УЭРН — современная альтернатива устаревшим этажным щитам типа ЩЭ, ЩЛС, УЭРП, отличающаяся полной оболочкой и простотой установки без ниши. Соответствует стандартам ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012, ТР ТС 004/2011 и ТУ (например, ТУ 3434-002-52681400-2019 для EKF).

Применение

Установка на стену лестничных площадок жилых зданий, коммунально-бытовых и общественных объектов.

Обслуживание

До 12 квартир в зависимости от типа счетчиков и конфигурации.

Универсальность

Поддержка однофазных (до 11 кВт) и трехфазных (до 32 кВт) систем для эффективного контроля расхода электроэнергии.

Конструкция

УЭРН представляет собой цельносварную металлическую конструкцию с полной оболочкой, закрытой со всех сторон, кроме отверстий для ввода и вывода кабелей. Корпус выполнен из листового металла с полиэфирным порошковым покрытием (RAL 7035, шагрень) для долговечности и эстетики.

Устройство имеет навесное исполнение, что исключает необходимость подготовки ниши и штрабления стен. Внутренний объем разделен на отсеки металлическими перегородками для изоляции силовых и слаботочных линий, обеспечивая безопасность и удобство обслуживания.

Отсеки

Слаботочный отсек

Предназначен для аппаратуры связи, интернета, телевидения, сигнализации, АСКУЭ. Оснащен отдельной запираемой дверью (4 дверцы, угол открытия 120°).

Вводно-учетный отсек

Для установки счетчиков электроэнергии (например, Меркурий 200/230) и выключателей-разъединителей. Имеет ревизионное окошко для контроля показаний.

Распределительный отсек

Для автоматических выключателей, АВДТ, УЗО, УЗИП (до 12 модулей на квартиру). Обеспечивает защиту от перегрузок и короткого замыкания.

Отсек силовых магистралей

Поддерживает до 2 питающих стояков (рабочий и транзитный), оснащен шинами N/PE, кабельными и плашечными зажимами для фазных, нулевых и защитных проводников.

Технические характеристики

Номинальное напряжение: 230/400 В (AC), 50 Гц.

Системы заземления: TN-S, TN-C, TN-C-S.

Номинальные токи выключателей: 25, 32, 40, 50, 63, 100, 125 А.

Дифференциальные токи АВДТ/УЗО: 10, 30, 100, 300 мА.

Отключающая способность: ≥ 4,5 кА.

Максимальное сечение проводников: 95 мм².

Степень защиты: IP31 (фасад).

Климатическое исполнение: УХЛ3 (температура от -25°C до +40°C, влажность до 60% при +20°C, высота до 2000 м).

Материал корпуса: Листовой металл с полиэфирным порошковым покрытием (RAL 7035, шагрень).

Габаритные размеры: 2700x1700x250 мм (12 квартир).

Масса: ~21 кг (зависит от конфигурации).

Способ установки: Навесной, крепление винтами или анкерами.

Дополнительные аксессуары: DIN-рейки, кронштейны, хомуты.

Срок службы: До 25 лет, гарантия 3 года.

Преимущества УЭРН

Полная оболочка: Закрытая конструкция (кроме кабельных отверстий) обеспечивает эстетичный вид и защиту оборудования.

Простота установки: Навесной монтаж на стену без подготовки ниши и штрабления, экономия времени и средств.

Большая вместимость: Обслуживание до 12 квартир, поддержка одно- и трехфазных систем.

Безопасность: Металлические перегородки, защита от перегрузок, короткого замыкания, токов утечки и пожаров.

Эстетика: Полиэфирное покрытие (RAL 7035) и аккуратный дизайн для лестничных площадок.

Экологичное производство: Использование качественных материалов, безопасных для окружающей среды.

Удобство обслуживания: Ревизионные окошки, широкий угол открытия дверей (120°), односторонний доступ.

УЭРН выделяется полной оболочкой и простотой навесного монтажа, что делает его оптимальным для проектов, где важна быстрая установка без строительных работ.

Комплектность

В комплект поставки входят: Корпус УЭРН (цельносварной), двери отсеков (4 шт.), шины N/PE, DIN-рейки, паспорт, схемы подключения, сертификат соответствия.

Не входят: Счетчики электроэнергии (например, Меркурий 200/230), фазные сжимы, УЗИП, замки (заказываются отдельно).

По запросу: Дополнительные замки, документация, аксессуары (хомуты, кронштейны).

Установка и эксплуатация

Монтаж: Навесной, крепление винтами или анкерами на стену лестничной площадки, кабели вводятся через отверстия Ø25–32 мм.

Условия эксплуатации: УХЛ3, невзрывоопасная среда, защита от воды, радиации, ударов.

Режим работы: Продолжительный, одностороннее обслуживание на лестничных площадках.

Вам также может быть интересно

УЭРВ

Встроенное, в нишу, открыто кроме фасада, ГВЛ-отделка.

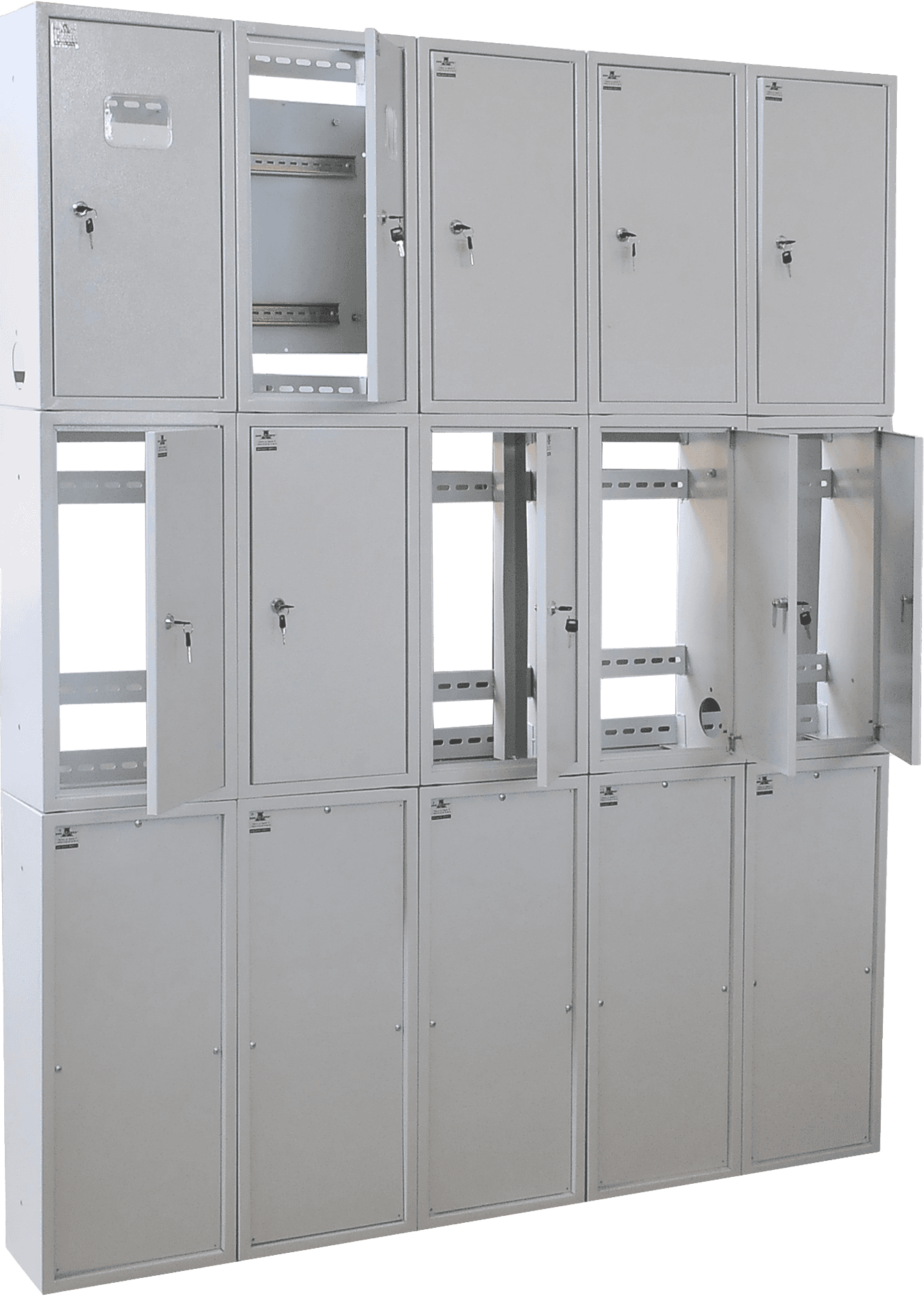

УЭРК
