Устройство этажное распределительное блочное УЭРК

Модульное решение

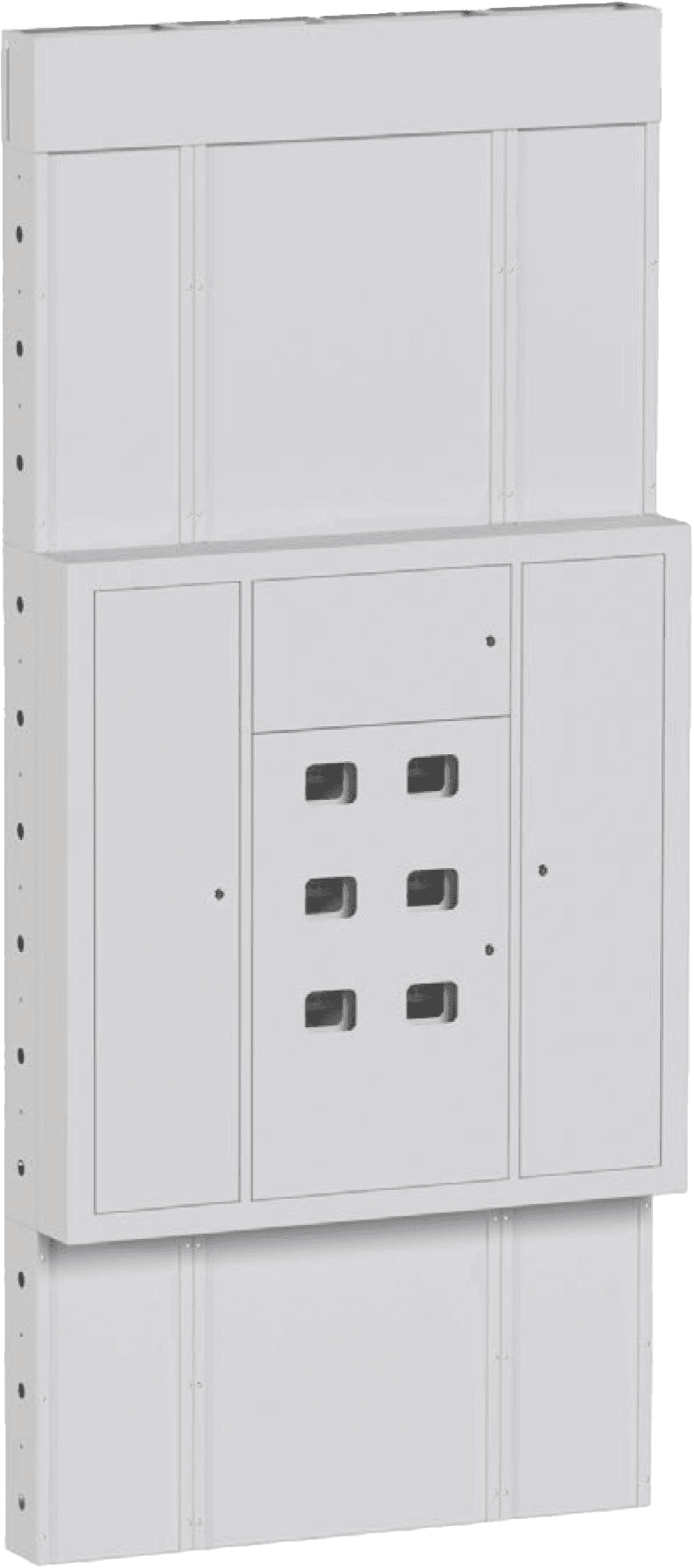

Устройство этажное распределительное с кабельным отсеком УЭРК

Современное модульное устройство для приема, распределения и учета электроэнергии в многоквартирных домах с защитой от перегрузок и токов утечки.

6-12

квартир

лет службы

IP31

защита

Назначение

Устройство этажное распределительное с кабельным отсеком типа УЭРК предназначено для приема, распределения и учета электроэнергии в многоквартирных жилых домах. Оно обеспечивает защиту групповых линий квартир от перегрузок, короткого замыкания и токов утечки в сетях с глухозаземленной нейтралью (230/400 В, 50 Гц, TN-S, TN-C, TN-C-S), а также служит для размещения слаботочных систем (телефонной, телевизионной, интернет-сетей, сигнализации, АСКУЭ). УЭРК — современная альтернатива устаревшим этажным щитам типа ЩЭ, ЩЛС, УЭРП, УЭРС, отличающаяся наличием отдельного кабельного отсека и повышенной жесткостью конструкции. Соответствует стандартам ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012, ТР ТС 004/2011.

Применение

Установка на этажах жилых зданий, коммунально-бытовых и общественных объектов.

Обслуживание

До 6–12 квартир в зависимости от типа счетчиков и конфигурации.

Универсальность

Поддержка однофазных (до 11 кВт) и трехфазных (до 32 кВт) систем для эффективного контроля расхода электроэнергии.

Конструкция

УЭРК представляет собой сборную металлическую конструкцию, состоящую из трех секций (нижний, средний, верхний отсеки), выполненных из листового металла с полиэфирным порошковым покрытием (RAL 9003/7035, шагрень) для долговечности и эстетики. Устройство имеет навесное исполнение, но может встраиваться в подготовленную нишу.

Отличительной особенностью является отдельный кабельный отсек (КСС), разделенный металлической перегородкой по всей высоте для изоляции слаботочных линий от силовых. Верхний отсек оснащен компенсатором высоты для адаптации к высоте потолка (например, до 3050 мм). Конструкция собирается болтовыми соединениями, обеспечивая жесткость и удобство транспортировки.

Отсеки

Слаботочный отсек (КСС)

Расположен в отдельном кабельном отсеке, предназначен для аппаратуры связи, интернета, телевидения, сигнализации, АСКУЭ. Оснащен запираемой дверью с индивидуальным замком.

Вводно-учетный отсек

Для установки счетчиков электроэнергии (например, Меркурий 200/230) и выключателей-разъединителей. Имеет ревизионное окошко для контроля показаний.

Распределительный отсек

Для автоматических выключателей, АВДТ, УЗО, УЗИП (до 12 модулей на квартиру). Обеспечивает защиту от перегрузок и короткого замыкания.

Отсек силовых магистралей

Поддерживает до 2 питающих стояков (рабочий и транзитный), оснащен шинами N/PE, кабельными и плашечными зажимами. Нижний отсек включает место для ответвительных сжимов или РБП.

Каждый отсек имеет дверь на качественных петлях с замком (универсальный или индивидуальный по заказу), упрощающий обслуживание.

Технические характеристики

Номинальное напряжение: 230/400 В (AC), 50 Гц.

Системы заземления: TN-S, TN-C, TN-C-S.

Номинальные токи выключателей: 25, 32, 40, 50, 63, 100, 125 А.

Дифференциальные токи АВДТ/УЗО: 10, 30, 100, 300 мА.

Отключающая способность: ≥4,5 кА.

Максимальное сечение проводников: 95 мм².

Степень защиты: IP31 (фасад), IP00 (остальные стороны в несмонтированном состоянии).

Климатическое исполнение: УХЛ3/УХЛ4 (температура от -25°C до +40°C, влажность до 60% при +20°C, высота до 2000м).

Материал корпуса: Листовой металл с полиэфирным порошковым покрытием (RAL 9003/7035, шагрень).

Габаритные размеры: Высота до 3050 мм (с компенсатором), ширина и глубина зависят от конфигурации (например, 300x150 мм для отсека).

Масса: ~21–52 кг (зависит от конфигурации).

Способ установки: Навесной (болтовое соединение) или встроенный в подготовленную нишу.

Дополнительные аксессуары: Кронштейны, хомуты, DIN-рейки, компенсатор высоты.

Срок службы: До 25 лет, гарантия 3 года.

Преимущества УЭРК

Отдельный кабельный отсек: Полная изоляция слаботочных линий от силовых, повышающая безопасность и удобство.

Быстрая установка: Трехсекционная конструкция и болтовое соединение сокращают время монтажа по сравнению с УЭРМ.

Компенсатор высоты: Адаптация к различным высотам потолков (например, до 3050 мм).

Жесткая конструкция: Высокая надежность благодаря качественной фурнитуре (петли, замки) и болтовым соединениям.

Универсальность: Поддержка одно- и трехфазных систем, обслуживание до 12 квартир.

Эстетика: Полиэфирное покрытие обеспечивает аккуратный вид на лестничных площадках.

Удобство транспортировки: Разделение на три секции упрощает доставку на объект.

УЭРК выделяется отдельным кабельным отсеком и компенсатором высоты, что делает его оптимальным для проектов, требующих быстрого монтажа и структурированной прокладки кабелей.

Комплектность

В комплект поставки входят: Корпус УЭРК (трехсекционный), двери отсеков, шины N/PE, DIN-рейки, компенсатор высоты, ключи (1 на замок), паспорт, схемы подключения, сертификат соответствия.

Не входят: Счетчики электроэнергии (например, Меркурий 200/230), фазные сжимы, УЗИП (заказываются отдельно).

По запросу: Дополнительные ключи, документация, аксессуары (хомуты, кронштейны).

Установка и эксплуатация

Монтаж: Навесной (болтовое соединение) или встроенный в подготовленную нишу, кабели вводятся через отверстия Ø25–32 мм, компенсатор высоты адаптирует к потолку.

Не входят: Счетчики электроэнергии (например, Меркурий 200/230), фазные сжимы, УЗИП (заказываются отдельно).

По запросу: Дополнительные ключи, документация, аксессуары (хомуты, кронштейны).
