Модульное решение

Устройство этажное распределительное блочное УЭРБ

Современное модульное устройство для приема, распределения и учета электроэнергии в многоквартирных домах с защитой от перегрузок и токов утечки.

6-12

квартир

лет службы

IP31

защита

Назначение

Устройство этажное распределительное блочное типа УЭРБ предназначено для приема, распределения и учета электроэнергии в многоквартирных жилых домах. Оно обеспечивает защиту групповых линий квартир от перегрузок, короткого замыкания и токов утечки в сетях с глухозаземленной нейтралью (230/400 В, 50 Гц, TN-S, TN-C, TN-C-S), а также служит для размещения слаботочных систем (телефонной, телевизионной, интернет-сетей, сигнализации, АСКУЭ). УЭРБ — современная альтернатива устаревшим этажным щитам типа ЩЭ, ЩЛС, УЭРП, представляя доработанную версию УЭРМ с улучшенной эстетикой и гибкостью компоновки. Соответствует стандартам ГОСТ Р 51321.1-2007, ГОСТ IEC 60439.3-2012, ТР ТС 004/2011.

Применение

Установка на этажах жилых зданий, коммунально-бытовых и общественных объектов.

Обслуживание

До 5–9 квартир в зависимости от типа счетчиков и конфигурации.

Универсальность

Поддержка однофазных (до 11 кВт) и трехфазных (до 32 кВт) систем для эффективного контроля расхода электроэнергии.

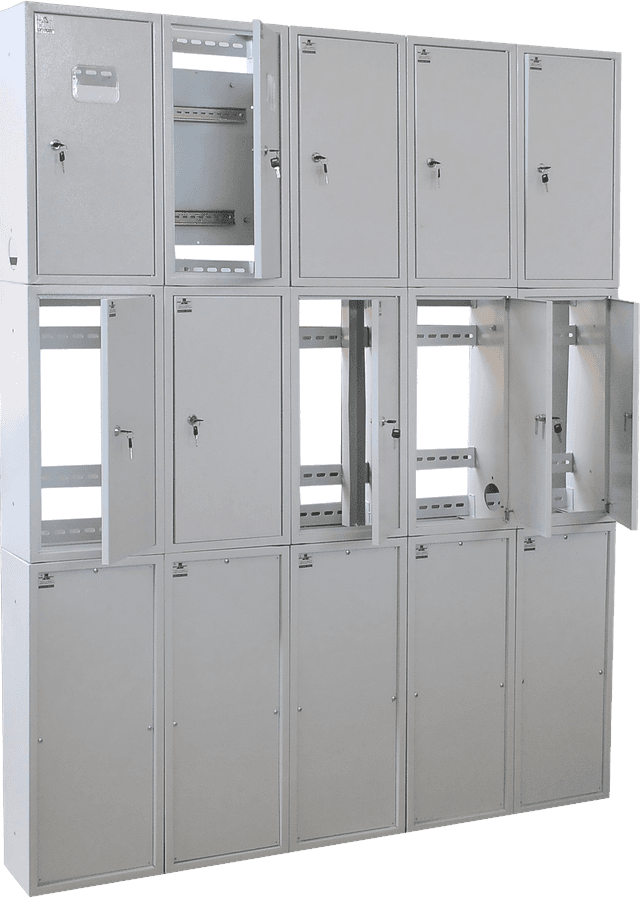

Конструкция

УЭРБ представляет собой блочную металлическую конструкцию, которая полностью закрывает стену лестничной площадки, обеспечивая эстетичный вид. Корпус выполнен из листового металла с полиэфирным порошковым покрытием (RAL 9003/7035, шагрень), устойчивым к коррозии.

Устройство имеет навесное исполнение, но может встраиваться в подготовленную нишу. Блоки оснащены выламываемыми отверстиями для гибкой компоновки (справа/слева) даже после изготовления, а каркасы надежно соединяются винтами. Все элементы имеют заземляющие контакты для безопасности.

Отсеки

Слаботочный отсек

Расположен слева или по проекту, предназначен для аппаратуры связи, интернета, телевидения, сигнализации, АСКУЭ. Оснащен отдельной запираемой дверью с индивидуальным замком.

Вводно-учетный отсек

Для установки счетчиков электроэнергии (например, Меркурий 200/230) и выключателей-разъединителей. Имеет ревизионное окошко для контроля показаний.

Распределительный отсек

Для автоматических выключателей, АВДТ, УЗО, УЗИП (до 12 модулей на квартиру). Обеспечивает защиту от перегрузок и короткого замыкания.

Отсек силовых магистралей

Поддерживает до 2 питающих стояков (рабочий и транзитный), оснащен шинами N/PE, кабельными и плашечными зажимами для фазных, нулевых и защитных проводников.

Каждый отсек имеет дверь на петлях с замком (универсальный или индивидуальный по заказу), что упрощает обслуживание.

Технические характеристики

Номинальное напряжение: 230/400 В (AC), 50 Гц.

Системы заземления: TN-S, TN-C, TN-C-S.

Номинальные токи выключателей: 25, 32, 40, 50, 63, 100, 125 А.

Дифференциальные токи АВДТ/УЗО: 10, 30, 100, 300 мА.

Отключающая способность: ≥4,5 кА.

Максимальное сечение проводников: 95 мм².

Степень защиты: IP31 (фасад), IP00 (остальные стороны в несмонтированном состоянии, для встроенных зависит от ниши).

Климатическое исполнение: УХЛ4 (температура от -25°C до +40°C, влажность до 60% при +20°C, высота до 2000 м).

Материал корпуса: Листовой металл с полиэфирным порошковым покрытием (RAL 9003/7035, шагрень).

Габаритные размеры: От 1890x300x150 мм (аналогично УЭРМ, варьируется по проекту).

Масса: ~21–52 кг (зависит от конфигурации).

Способ установки: Навесной (винтовое крепление) или встроенный в подготовленную нишу.

Дополнительные аксессуары: Кронштейны, хомуты, DIN-рейки.

Срок службы: До 25 лет, гарантия 3 года.

Преимущества УЭРБ

Эстетичный вид: Полностью закрывает стену, создавая аккуратный внешний вид на лестничных площадках.

Гибкость компоновки: Выламываемые отверстия позволяют изменять расположение блоков (справа/слева) даже после изготовления.

Универсальность: Поддержка одно- и трехфазных систем, обслуживание до 9 квартир.

Простота монтажа: Навесная конструкция исключает штрабление стен, экономя время и средства.

Безопасность: Заземляющие элементы, металлические перегородки, защита от перегрузок, короткого замыкания, токов утечки и пожаров.

Экологичное производство: Использование качественных материалов с полиэфирным покрытием.

Компактность: При 6-квартирном исполнении не требуется дополнительный силовой отсек, что экономит провод.

Комплектность

В комплект поставки входят: Корпус УЭРБ (сборный), двери отсеков, шины N/PE, DIN-рейки, ключи (1 на замок), паспорт, схемы подключения, сертификат соответствия.

Не входят: Счетчики электроэнергии (например, Меркурий 200/230), фазные сжимы, УЗИП (заказываются отдельно).

По запросу: Дополнительные ключи, документация, аксессуары (хомуты, кронштейны).

Установка и эксплуатация

Монтаж: Навесной (винтовое крепление) или встроенный в подготовленную нишу, кабели вводятся через выламываемые отверстия Ø25–32 мм.

Условия эксплуатации: УХЛ4, невзрывоопасная среда, защита от воды, радиации, ударов.

Режим работы: Продолжительный, одностороннее обслуживание на лестничных площадках.

Условия эксплуатации: УХЛ4, невзрывоопасная среда, защита от воды, радиации, ударов.

Вам также может быть интересно

УЭРВ

Встроенное, в нишу, открыто кроме фасада, ГВЛ-отделка.

УЭРК

Навесное с кабельным отсеком, компенсатор высоты.

УЭРН

Навесное, полная оболочка, до 12 квартир.

УЭРМ

Модульное, сборное, для домов без ниш.

Заказ и покупка

Предлагаем купить этажное распределительное устройство УЭРБ по выгодной цене в интернет-магазине нашей компании. Продукция доступна оптом и в розницу с быстрой доставкой по Москве, М.О. и всей России. Изготовление по индивидуальным проектам заказчика.

Для заказа укажите:

Количество квартир (1–9).
Тип счетчиков и аппаратуры (одно-/трехфазные, АСКУЭ, УЗИП).
Компоновку отсеков, расположение магистралей (справа/слева), цвет (RAL 9003/7035).
Дополнительные аксессуары (кронштейны, замки). Свяжитесь по телефону или через сайт.

Каталог, фото, схемы и отзывы доступны онлайн. Заказывайте качественное электрощитовое оборудование от производителя с доставкой!
