ВРУ1-11-40 Вводно-распределительное устройство 1600 А, IP55, 1 ввод, со счетчиком, УХЛ4

Назначение: сверхмощный входной узел для объектов-гигантов ВРУ-1-11-40 УХЛ4 представляет собой классическую вводную панель, предназначенную для приема, распределения и коммерческого учета электроэнергии в трехфазных сетях 380/220 В с глухозаземленной нейтралью. Модель на 1600 А рассчитана на объекты с экстремальным уровнем энергопотребления: крупнейшие промышленные предприятия (металлургические, машиностроительные, химические заводы), мощные энергоцентры, магистральные подстанции, объекты генерации и распределения электроэнергии. Это «входные ворота» электроснабжения вашего объекта: панель принимает питающий кабель, защищает его и ведет точный учет всей потребляемой энергии. Устройство может предусматривать как кабельные, так и шинные вводы. В соответствии с ПУЭ 7.1.13 в устройстве принят тип системы заземления TN-C-S, что обеспечивает электробезопасность и совместимость с современными электроустановками.

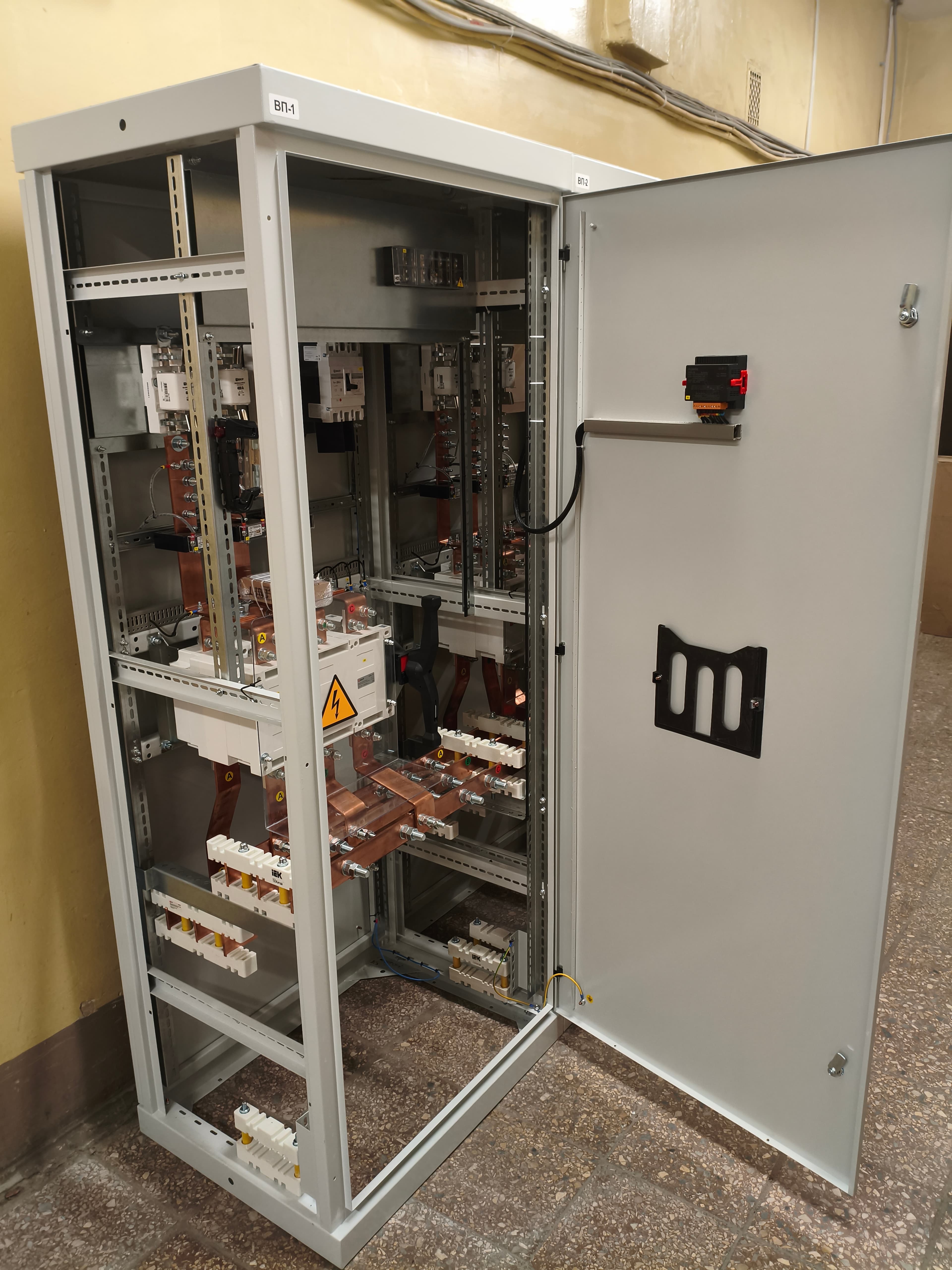

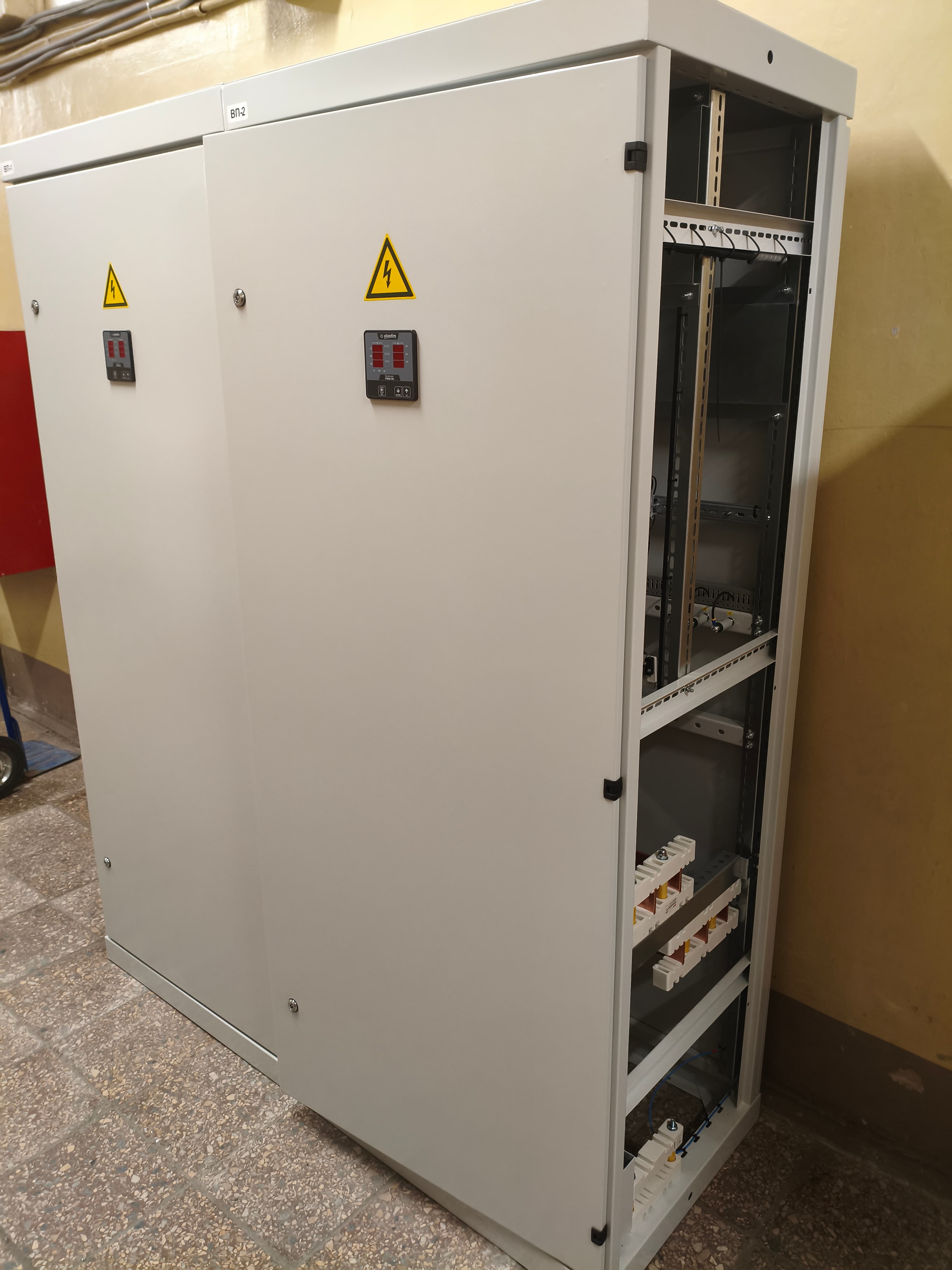

Конструкция и материалы: надежность для сверхвысоких нагрузок Корпус устройства напольного исполнения (габариты 2200x1200x600 мм) представляет собой цельносварную конструкцию из стальных листов. Несущие элементы, включая раму, имеют толщину 1,5 мм, что гарантирует экстремальную жесткость, способность выдерживать колоссальные нагрузки при монтаже сверхтяжелого оборудования (автоматические выключатели на 1600А, мощные трансформаторы тока) и минимизацию вибраций, продлевая срок службы оборудования свыше 25 лет. Согласно п. 4.1.20 ПУЭ 7, распределительные устройства должны быть выполнены так, чтобы вибрации не нарушали контактных соединений – наша конструкция полностью соответствует этому требованию.

Все металлические части проходят многоэтапную обработку и покрыты качественным порошковым полиэфирным покрытием цвета RAL 7035 (светло-серый). Покрытие обеспечивает эффективную антикоррозийную защиту, устойчивость к УФ-излучению, перепадам температур и воздействию агрессивных сред (ГОСТ 9.032). Надежное наружное покрытие и качественная фурнитура гарантируют долговечность и эстетичный вид в любых условиях эксплуатации.

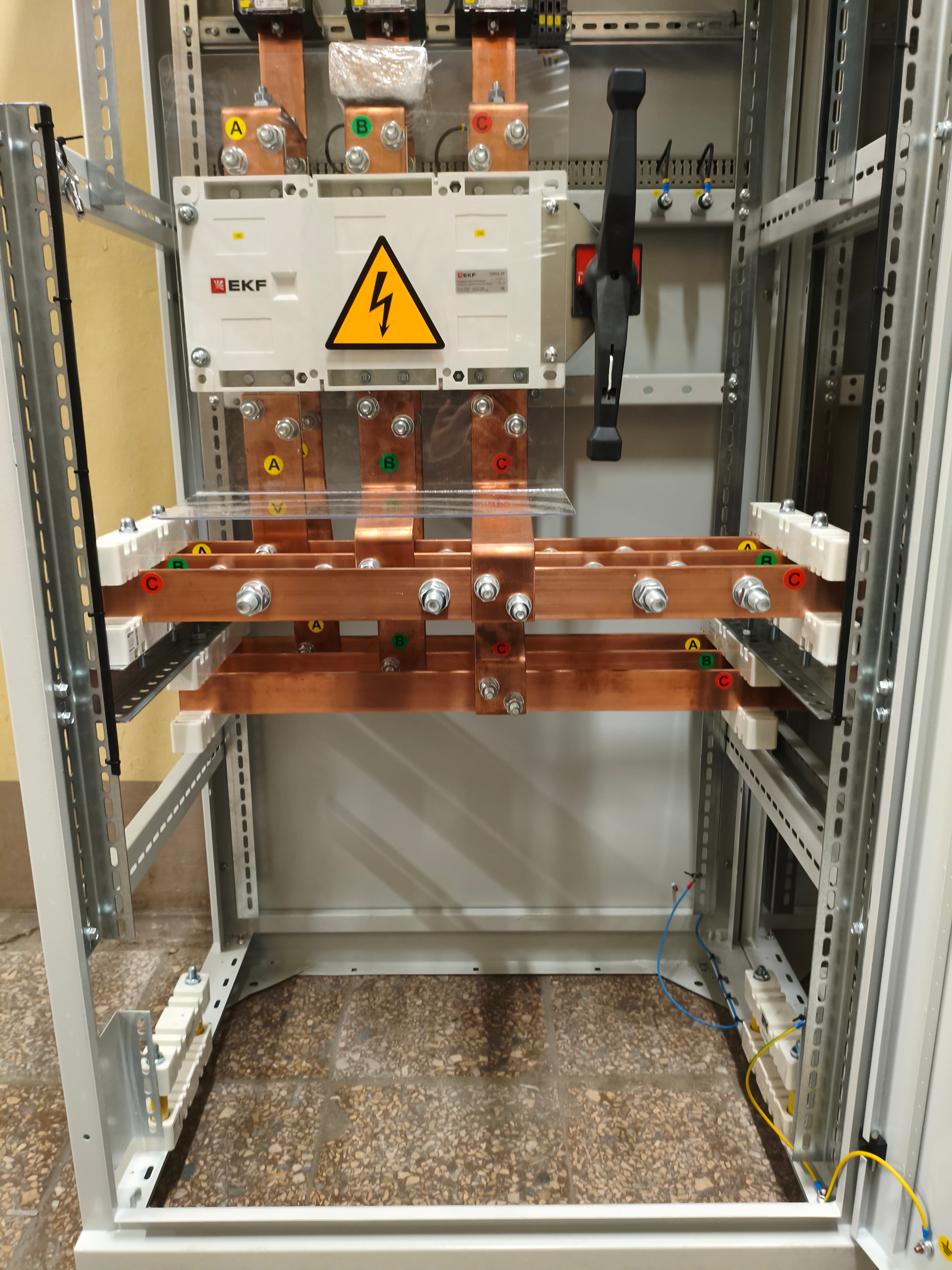

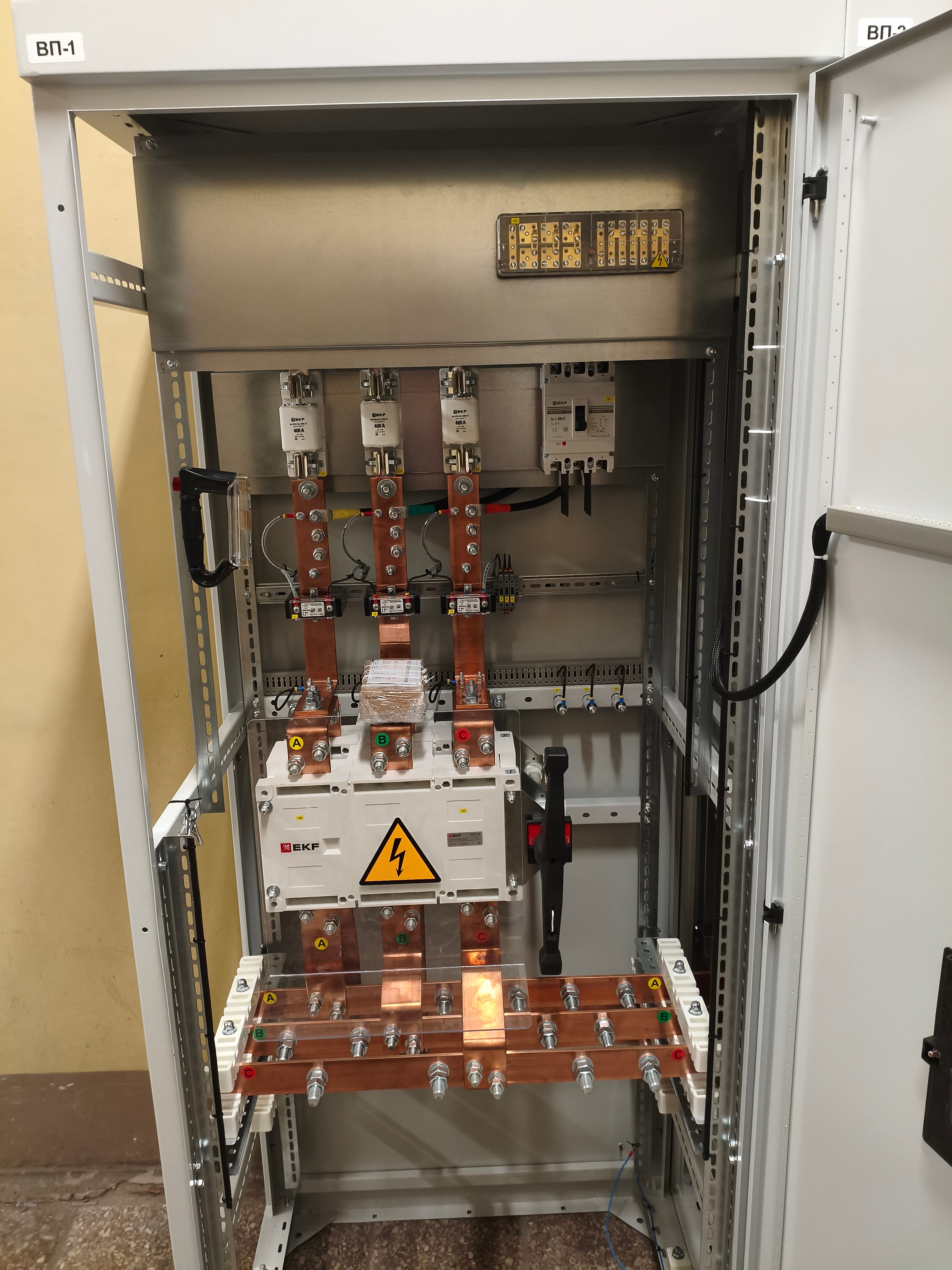

Съемные боковые и задняя стенки, поставляемые в комплекте, значительно упрощают монтаж и доступ к местам соединений – это особенно важно при подключении силовых кабелей сверхбольшого сечения (до 1600А). При рядной установке нескольких панелей съемные стенки позволяют сократить длину соединительных проводников и монтировать оборудование без боковых зазоров, что повышает удобство эксплуатации и экономит пространство в электрощитовой. Ввод и вывод питающих и отходящих кабелей осуществляется снизу, что соответствует стандартным требованиям к монтажу ВРУ. Электрический монтаж выполнен медными шинами и проводами, рассчитанными на длительное протекание тока 1600А. Согласно п. 7.1.31 ПУЭ 7, электрические цепи в пределах ВРУ следует выполнять проводами с медными жилами.

Учет электроэнергии: контроль и экономия ВРУ-1-11-40 оснащено встроенным счетчиком электроэнергии (трансформаторного включения) и трансформаторами тока на 1600А. Это позволяет вести точный коммерческий учет потребленной электроэнергии для расчетов с энергоснабжающей организацией. Вы сможете контролировать реальное потребление, выявлять пиковые нагрузки и оптимизировать расходы. По желанию заказчика счетчик может быть выведен на дверцу шкафа для удобства снятия показаний без открывания – особенно актуально для контролирующих органов и управляющих компаний.

Безопасность и эргономика обслуживания Внутреннее пространство организовано рационально для удобства монтажа и обслуживания. В панели предусмотрены:

• Главная заземляющая шина (PE), выполненная из меди, что обеспечивает высокую проводимость и надежность заземления. Согласно п. 1.7.119 ПУЭ 7, главная заземляющая шина должна быть, как правило, медной; применение алюминиевых шин не допускается. Конструкция шины предусматривает возможность индивидуального отсоединения присоединенных к ней проводников только с использованием инструмента, что соответствует требованиям п. 1.7.119 ПУЭ 7 и упрощает обслуживание и диагностику без нарушения остальных соединений.
• Нулевая рабочая шина (N) также медная, с зажимами для присоединения проводников распределительных и групповых цепей (п. 6.4.3 ГОСТ 32396-2021). В состоянии поставки шины PE и N соединены съемной перемычкой для готовности к работе в системе TN-C-S; для присоединения к пятипроводной сети (система TN-S) перемычка снимается.
• Дверь корпуса имеет отдельный контур заземления, что исключает риск поражения электрическим током при касании. Дверь запирается замком, предотвращая несанкционированный доступ.
• Для комфортного обслуживания опционально может быть установлено внутреннее освещение (п. 6.2.33 ГОСТ 32396-2021).

Гибкость защиты отходящих линий В распределительной секции могут быть установлены как автоматические выключатели, так и предохранители – по вашему выбору. Это обеспечивает селективную защиту: каждая линия защищена индивидуально. При коротком замыкании или перегрузке на одной линии (например, в силовой группе оборудования) отключится только она, остальные потребители продолжат работу – освещение, розетки, другие группы останутся под напряжением. Вы можете подобрать номиналы аппаратов под конкретные нагрузки (от 16А до 1600А) и тип характеристики (C, D) в зависимости от типа потребителей. Возможна установка устройств защитного отключения (УЗО) для защиты людей от поражения электрическим током при возникновении токов утечки.

Дополнительные возможности и кастомизация Мы предлагаем гибкую комплектацию:

• Установку аппаратуры любых производителей: от экономичных IEK, EKF до премиальных ABB, Schneider Electric, Legrand.
• Возможность добавления дополнительного оборудования (п. 6.2.14 ГОСТ): ограничители перенапряжений (УЗИП) для защиты от грозовых и коммутационных импульсов, помехоподавляющие конденсаторы, испытательные переходные коробки.
• Вывод счетчика на дверцу.
• Сборка под заказ по вашей однолинейной схеме.

Контроль качества и сервис Каждое устройство перед отгрузкой проходит приемо-сдаточные испытания согласно ГОСТ 32396-2021, включая проверку электрической прочности изоляции, сопротивления заземления и работоспособности схемы. К панели прилагается полный комплект технической документации: принципиальные электрические схемы, сборочные чертежи, паспорт с уникальным серийным номером, сертификат соответствия и декларация о соответствии Техническим регламентам Таможенного союза (ТР ТС 004/2011, ТР ТС 020/2011). Мы предоставляем официальную гарантию 3 года на всё оборудование и осуществляем бесплатную доставку до терминала транспортной компании в любой регион РФ. Продажа оптом и в розницу. Цену уточняйте в прайс-листе. Надежное вводно-распределительное устройство (НКУ) – купить с доставкой по всей России.
