Щиты этажные и устройства подъездные

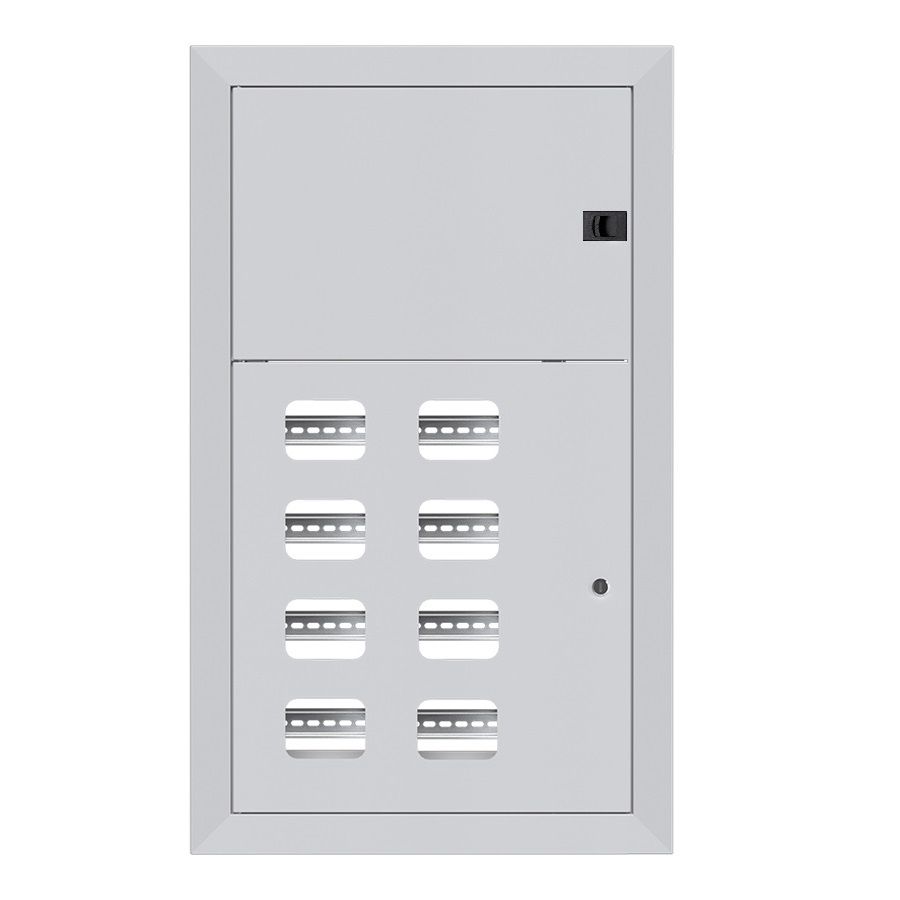

Накладка щита этажного ЩЭ-8 на 8 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3
Артикул: SEN28B
Артикул: 244Накладка щита этажного ЩЭ-8 на 8 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3 выполнена из листовой стали серого RAL7035. Две двери с окошком, замком. IP31 степень, УХЛ3, 0,8 мм, срок службы 25 лет, гарантия 36 месяцев. Фасад обновляется быстро, дешево, сохраняя функциональность. Преимущества: простота без простоев, минимальные costs, персонализированные габариты, эстетика скрывает дефекты, охрана с запорами, выбор цветов, стойкость к повреждениям, для реновации, не препятствует учету, усиленная защита.
3 850 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):8Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Нет

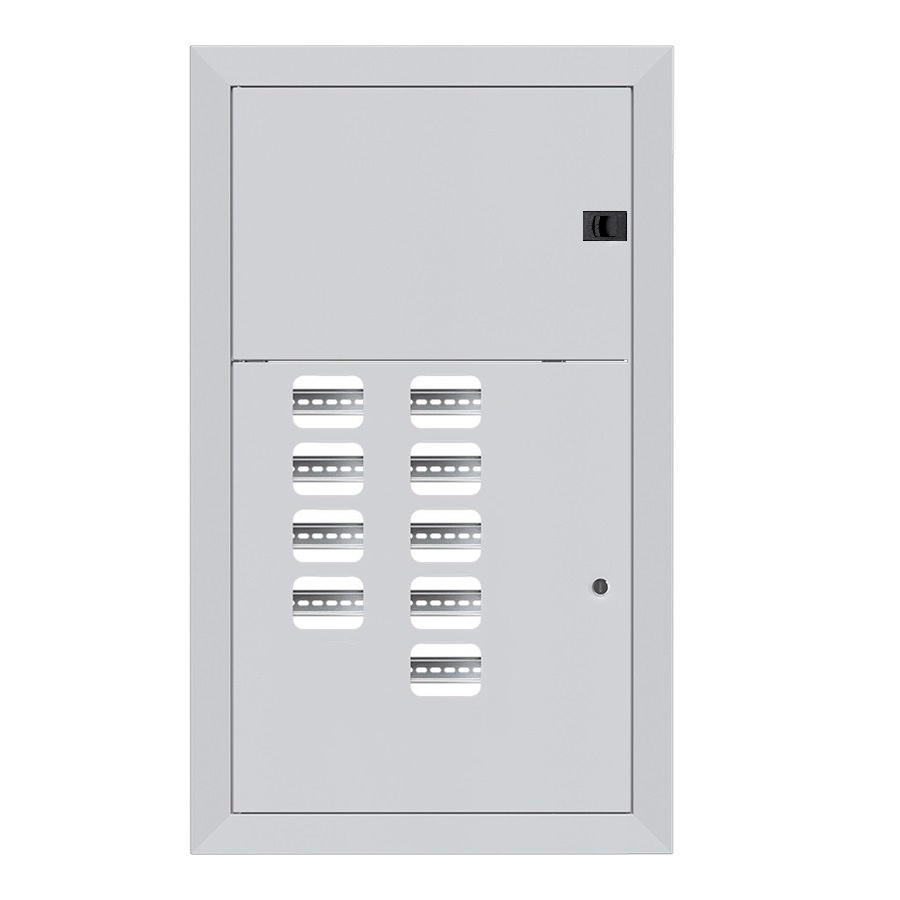

Накладка щита этажного ЩЭ-9 на 9 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3
Артикул: SEN29B
Артикул: 245Накладка щита этажного ЩЭ-9 на 9 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3 из стали серого RAL7035. Две двери с ревизионным окошком, замок присутствует. Защита IP31, климат УХЛ3, толщина 0,8 мм, 25 лет срока, 36 мес гарантии. Обновление фасада оперативное, экономичное, без нарушения работоспособности. Достоинства: установка без простоев, минимальные вложения, адаптация проемов, современный вид скрывает дефекты, барьер взлому, выбор дизайна, стойкость, интеграция в программы, не мешает учету, повышенная безопасность.
3 855 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):9Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Нет
Накладка щита этажного ЩЭ-10 на 10 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3
Артикул: SEN210B
Артикул: 246Накладка щита этажного ЩЭ-10 на 10 квартир (счетчиков) 2-дверный без слаботочного отсека (1000x580x30) IP31 УХЛ3 произведена из стали серого RAL7035. Две двери с окошком, замком. IP31, УХЛ3, 0,8 мм, 25 лет, гарантия 36 мес. Фасад обновляется быстро, экономно, сохраняя работу щита. Плюсы: монтаж без простоев, дешевизна части, индивидуальные размеры, эстетика скрывает дефекты, защита оборудования, цвета по каталогу, стойкость к повреждениям, подходит для ремонтов, беспрепятственный учет, усиленная охрана.
3 865 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):10Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Нет
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3
Артикул: SEN20R
Артикул: 247Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3 из листовой стали RAL7035. Две двери без ревизионного окошка, с замком. Защита IP31, УХЛ3 исполнение, толщина 0,8 мм, долговечность 25 лет, гарантия 36 месяцев. Замена фасада обеспечивает скорость, сбережения, непрерывность функционала. Выгоды: простота без демонтажа, минимальные затраты, подгонка проемов, аккуратный вид, барьер взлому, ассортимент покрытий, прочность, для реновации, не мешает эксплуатации, надежная безопасность.
3 867 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Справа

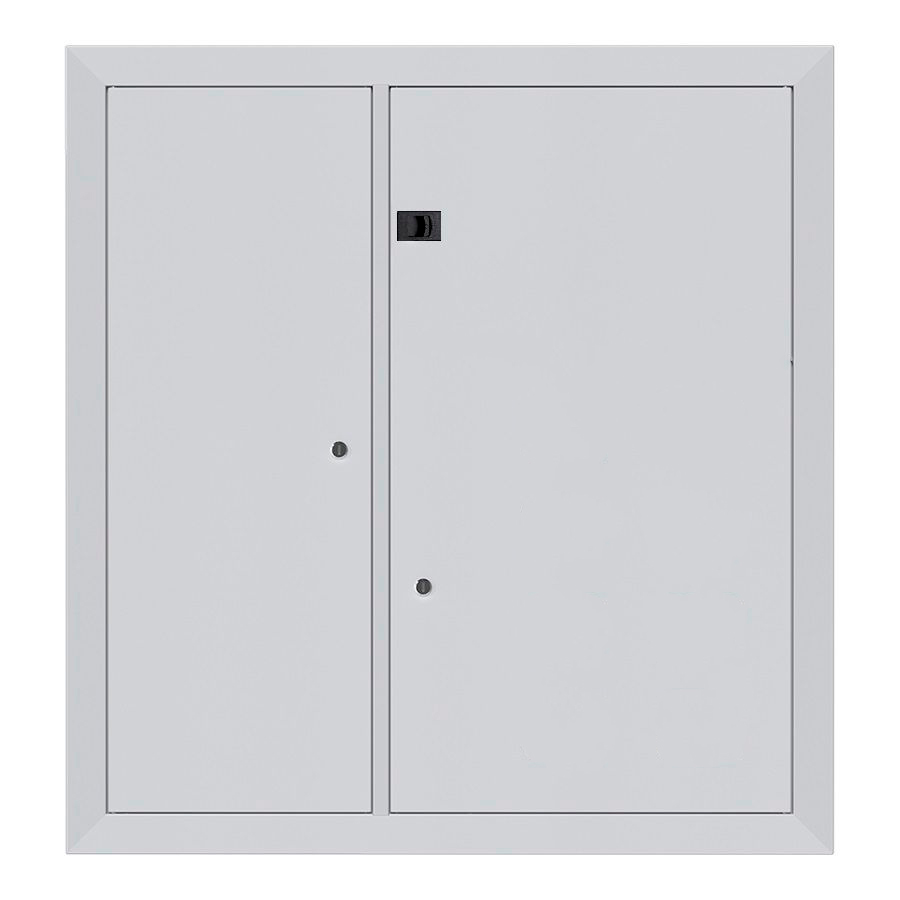

Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN20L
Артикул: 248Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 сделана из стали серого цвета. Две двери без окошка, замок присутствует. Степень IP31, климат УХЛ3, 0,8 мм металл, 25 лет службы, 36 мес гарантии. Обновление фасада ускоряет процесс, снижает расходы, не влияет на работу. Преимущества: ремонт без отключений, экономия на фасаде, персонализация ниш, эстетика маскирует ржавчину, защита с запорами, опции дизайна, стойкость к атмосфере, интеграция в программы, сохранение доступа, охрана от воздействий.
3 868 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек без слаботочного отсека (1000x580x30) IP31 УХЛ3
Артикул: SEN20B
Артикул: 249Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 2-дверный без окошек без слаботочного отсека (1000x580x30) IP31 УХЛ3 из листовой стали серого RAL7035. Две двери без окошка, с замком. IP31 защита, УХЛ3, толщина 0,8 мм, срок 25 лет, гарантия 36 месяцев. Фасадная замена быстрая, экономная, сохраняет функции. Достоинства: монтаж без простоев, низкие costs на часть, адаптация размеров, современный вид скрывает дефекты, барьер от доступа, выбор цветов, долговечность, для капремонта, удобство обслуживания, повышенная безопасность.
3 841 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Нет
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3
Артикул: SEN30R
Артикул: 250Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3 произведена из листовой стали RAL7035. Три двери без окошка, с замком. IP31 степень, УХЛ3, 0,8 мм, 25 лет срока, гарантия 36 месяцев. Обновление фасада оперативное, экономичное, без потери функционала. Преимущества: ремонт без демонтажа, низкие затраты, персонализация размеров, эстетика убирает сколы, защита от доступа, ассортимент цветов, прочность, для капремонта, сохранение обслуживания, надежная охрана.
3 877 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Справа
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN30L
Артикул: 251Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 из стали серого цвета. Три двери без ревизионного окошка, замок присутствует. Защита IP31, климат УХЛ3, толщина 0,8 мм, служит 25 лет, 36 мес гарантии. Фасадная замена быстрая, бюджетная, сохраняет работу. Достоинства: монтаж без отключения, сбережения на фасаде, адаптация ниш, современный вид маскирует износ, барьер вмешательству, опции дизайна, долговечность покрытия, интеграция в реновацию, удобство эксплуатации, безопасность оборудования.
3 879 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
УЭРВ-4 Устройство этажное распределительное встроенное на 4 квартиры
Артикул: uerv-4
Артикул: 256Устройство этажное распределительное встроенное УЭРВ-4 — современное электротехническое решение встроенного типа для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 4 квартиры. Устройство устанавливается в специально подготовленную нишу в стене, что отличает его от навесных аналогов типа УЭРМ. УЭРВ-4 обеспечивает надежное электроснабжение с номинальным рабочим напряжением 380/220 В при частоте 50 Гц. Устройство рассчитано на номинальный ток до 63 А и имеет степень защиты IP31УЭРВ-4 представляет собой цельносварную металлоконструкцию, состоящую из четырех основных отсеков Отсек силовых магистралей (стояковый),учетно-распределительные ящики (4 шт.) слаботочный отсек, отсек для пожарных средств.
21 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:150Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:4Количество квартир (счетчиков):4Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:ДаВысота:1300Ширина:1300Глубина:150Подходит для сборок (наборный):НетС монтажной платой/панелью:Нет
УЭРВ-6 Устройство этажное распределительное встроенное на 6 квартир
Артикул: uerv-6
Артикул: 257Устройство этажное распределительное встроенное УЭРВ-6 — современное электротехническое решение встроенного типа для многоквартирных домов, предназначенное для приема, распределения и учета электроэнергии на 6 квартир. Устройство устанавливается в специально подготовленную нишу в стене Корпус изготовлен из стали толщиной 0,8-1,2 мм с полиэфирным структурированным порошковым покрытием RAL 7035 светло-серого цвета. Климатическое исполнение УХЛ4 обеспечивает эксплуатацию в условиях умеренного и холодного климата
21 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:150Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:4Количество квартир (счетчиков):6Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:ДаВысота:1300Ширина:1300Глубина:150Подходит для сборок (наборный):НетС монтажной платой/панелью:Нет
Типы этажных электрощитков по способу монтажа
Встраиваемые этажные щиты монтируются в специально подготовленную нишу в стене, обеспечивая максимально эстетичный внешний вид.
Основные характеристики:
- Только фасадная панель выступает из плоскости стены
- Глубина встраиваемой части: 135-160 мм
- Степень защиты: IP31
- Высота установки: от 400 до 2000 мм от пола
Навесные этажные щиты имеют полный коробчатый корпус и монтируются непосредственно на поверхность стены.
Особенности:
- Весь корпус располагается снаружи
- Простота установки и обслуживания
- Не требуют создания ниши в стене
- Угол открытия дверей до 105°
Накладные щиты этажные представляют собой лицевые панели без заднего каркаса.
Применение:
- Используются при капитальном ремонте старого жилого фонда
- Установка на существующие ниши без демонтажа старых щитов
- Размеры по умолчанию: 1000х930х25 мм
- Цветовые варианты: RAL 7035 (серый), RAL 9016 (белый), RAL 7024 (графитовый)
Конструктивные особенности слаботочных отсеков
Расположение слаботочного отсека.
Слаботочный отсек может располагаться:
Размеры отсеков слаботочного оборудования: 30х30х15 см каждый.
Назначение слаботочного отсека
В отсеке размещаются:
- Телефонные линии и оборудование
- Радиотрансляционные сети
- Телевизионная аппаратура
- Интернет-кабели
- Системы охранной сигнализации
- Домофонное оборудование
- Оборудование АСКУЭ (автоматизированная система контроля и учета электропотребления)
Ревизионные окошки
Ревизионные окошки обеспечивают возможность снятия показаний счетчиков без открытия основной дверцы щита.
Они могут быть:
- Застекленными для защиты от пыли и влаги
- Различных размеров в зависимости от типа счетчика
- Расположены напротив счетчиков
- Расположены напротив каждого прибора учета
Щиты без окошек имеют глухие металлические дверцы, что обеспечивает:
- Повышенную степень защиты IP31
- Более высокую безопасность оборудования
- Необходимость открытия дверцы для снятия показаний
Количество дверей в этажных щитах
Этажные щиты могут иметь:
- 1 дверь - для компактных щитов на 1-2 квартиры
- 2 двери - стандартная конфигурация для щитов до 4 квартир
- 3 двери - для щитов с раздельными отсеками (учетный, распределительный, слаботочный)
Каждая дверца может быть оснащена индивидуальным замком для разграничения доступа.
Количество квартир (счетчиков)
Этажные щиты производятся для обслуживания от 1 до 12 квартир:
Модульные устройства этажные распределительные
УЭРМ - современные модульные системы, состоящие из нескольких блоков:
- Короб электротехнический (КЭТ) для силовых кабелей
- Короб связи и сигнализации (КСС) для слаботочных сетей
- Ящики учетно-распределительные (ЯУР) для каждой квартиры
- Компенсаторы высоты для адаптации к потолкам
УЭРБ - блочные навесные устройства, представляющие собой улучшенную версию УЭРМ:
- Монтируются навесным способом без штробления стены
- Обслуживают до 9 квартир
- Степень защиты IP31
- Разделены металлическими перегородками между отсеками
УЭРВ - встроенные устройства современной модификации:
- Монтируются в специальную нишу в стене
- Обслуживают до 6 квартир
- Степень защиты IP31
- Разделены металлическими перегородками между отсеками
УЭРК - устройства с отдельным кабельным отсеком:
- Обслуживают до 6 квартир
- Состоят из верхнего, среднего и нижнего отделений
- Занимают всю высоту помещения
- Подвесная конструкция учетно-распределительного короба
УЭРН - навесные устройства:
- Устанавливаются на стену лестничной площадки
- Рассчитаны на обслуживание до 6 квартир
- Имеют защищенную оболочку со всех сторон кроме задней стенки
- Специальные отверстия с втулками для ввода проводов
Технические характеристики
Основные параметры
- Номинальное напряжение: 220-380В
- Частота тока: 50 Гц
- Номинальный ток: 25-125А
- Степень защиты: IP31, IP54
- Климатическое исполнение: УХЛ4
- Материал корпуса: сталь с порошковым покрытием
Стандартные размеры
- Встраиваемые: 1000х930х135 мм, 1000х960х157 мм
- Навесные: 940х870х135 мм, 900х600х135 мм
- Накладные: 1000х930х25 мм
