Щиты и устройства этажные модульные для подъездов.

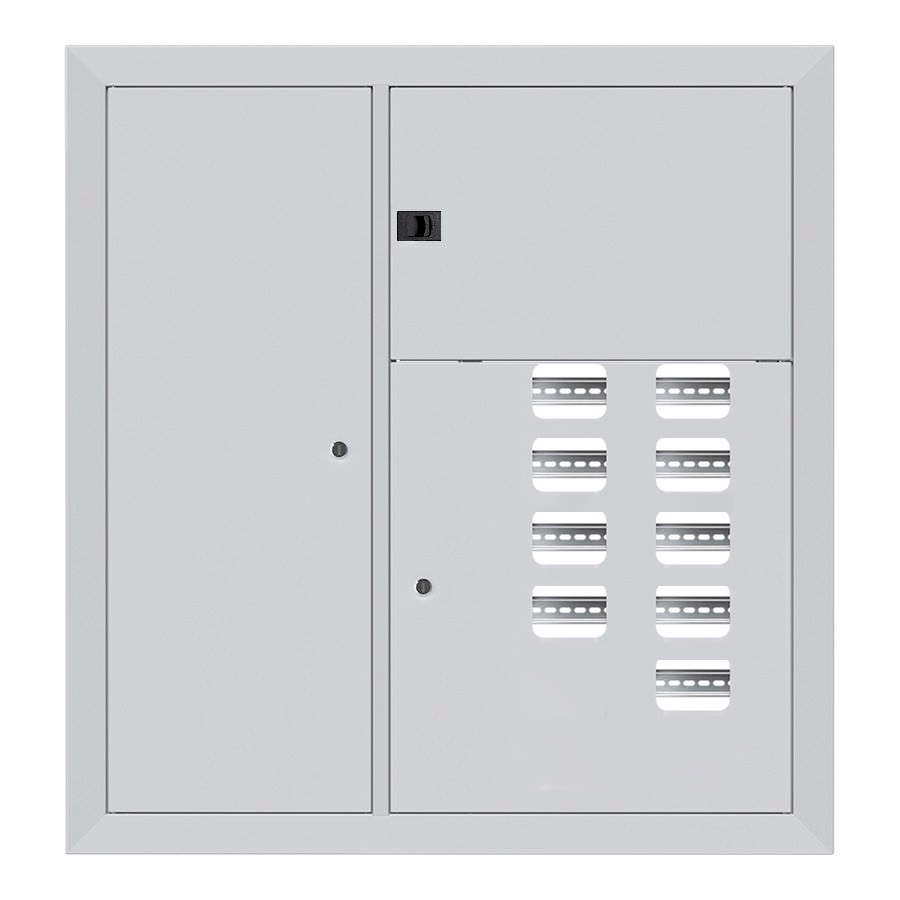

Накладка щита этажного ЩЭ-9 на 9 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN39L
ID: 233Накладка щита этажного ЩЭ-9 на 9 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 из листовой стали RAL7035. Три двери с ревизионным окошком, замок. Защита IP31, климат УХЛ3, толщина 0,8 мм, срок 25 лет, гарантия 36 месяцев. Фасад обновляется быстро, дешево, держит работоспособность. Достоинства: ремонт без демонтажа, низкие затраты, адаптация размеров, современный вид, барьер доступа, ассортимент покрытий, прочность к атмосфере, интеграция в капремонт, сохранение доступа, надежная безопасность.
4 744 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):9Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Накладка щита этажного ЩЭ-10 на 10 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN310L
ID: 234Накладка щита этажного ЩЭ-10 на 10 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 сделана из листовой стали серого цвета. Три двери с окошком, замком. IP31, УХЛ3 исполнение, 0,8 мм металл, 25 лет, 36 мес гарантии. Фасад обновляется быстро, дешево, сохраняя функции. Плюсы: монтаж без отключений, экономия на части, индивидуальные ниши, эстетика маскирует ржавчину, охрана оборудования, цвета по каталогу, долговечность, для программ ремонта, удобство эксплуатации, защита от угроз.
4 747 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):10Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Накладка щита этажного ЩЭ-11 на 11 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN311L
ID: 235Накладка щита этажного ЩЭ-11 на 11 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 из стали серого цвета. Три двери с ревизионным окошком, замок. Защита IP31, климат УХЛ3, толщина 0,8 мм, служит 25 лет, гарантия 36 месяцев. Обновление фасада ускоряет, снижает расходы, сохраняет работу. Выгоды: монтаж без отключения, сбережения на фасаде, подгонка ниш, аккуратный вид маскирует износ, барьер вмешательству, опции дизайна, долговечность покрытия, совместимость с ремонтами, удобство эксплуатации, безопасность оборудования.
4 749 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):11Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Накладка щита этажного ЩЭ-12 на 12 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN312L
ID: 236Накладка щита этажного ЩЭ-12 на 12 квартир (счетчиков) 3-дверный со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 сделана из листовой стали серого цвета. Три двери с окошком, замком. IP31 степень, УХЛ3, 0,8 мм, служит 25 лет, 36 мес гарантии. Замена фасада обеспечивает скорость, сбережения, непрерывность. Преимущества: монтаж без отключений, экономия на части, персонализированные ниши, эстетика маскирует ржавчину, охрана оборудования, цвета по каталогу, долговечность, для реновации, удобство эксплуатации, защита от угроз.
4 757 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:ДаКоличество модулей:40Количество квартир (счетчиков):12Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3
Артикул: SEN30R
ID: 250Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком справа (1000x950x30) IP31 УХЛ3 произведена из листовой стали RAL7035. Три двери без окошка, с замком. IP31 степень, УХЛ3, 0,8 мм, 25 лет срока, гарантия 36 месяцев. Обновление фасада оперативное, экономичное, без потери функционала. Преимущества: ремонт без демонтажа, низкие затраты, персонализация размеров, эстетика убирает сколы, защита от доступа, ассортимент цветов, прочность, для капремонта, сохранение обслуживания, надежная охрана.
3 877 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Справа
Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3
Артикул: SEN30L
ID: 251Накладка щита этажного ЩЭ на 1-12 квартир (счетчиков) 3-дверный без окошек со слаботочным отсеком слева (1000x950x30) IP31 УХЛ3 из стали серого цвета. Три двери без ревизионного окошка, замок присутствует. Защита IP31, климат УХЛ3, толщина 0,8 мм, служит 25 лет, 36 мес гарантии. Фасадная замена быстрая, бюджетная, сохраняет работу. Достоинства: монтаж без отключения, сбережения на фасаде, адаптация ниш, современный вид маскирует износ, барьер вмешательству, опции дизайна, долговечность покрытия, интеграция в реновацию, удобство эксплуатации, безопасность оборудования.
3 879 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:135Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Наличие ревизионного окошка:НетКоличество модулей:40Количество квартир (счетчиков):0Способ монтажа:ВстраиваемыйВозможно настенное крепление:НетВстраивается в стену:ДаСтепень защиты (IP):IP31Климатическое исполнение:УХЛ3Толщина металла, мм:0,8Наличие замка:ДаСоответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:Слева
Кожух щэ для этажного щита универсальный (995x945x160)
Артикул: kozhukh-1
ID: 253Кожух ЩЭ для навесного исполнения предназначен для защиты и эстетического оформления этажных щитов при наружной установке. Применяется в многоквартирных домах, офисных и общественных зданиях для обеспечения безопасности электрооборудования. Изготовлен из листовой стали, обеспечивающей прочность и долговечность конструкции. Серое порошковое покрытие RAL7035 защищает поверхность от коррозии и внешних воздействий. Степень защиты IP31 гарантирует безопасность от пыли и брызг воды. Накладной способ монтажа обеспечивает удобство установки на стену. Толщина металла 0,8 мм придает необходимую жесткость конструкции. Предусмотрена возможность установки замка для ограничения доступа. Срок службы 25 лет, гарантийный период 36 месяцев. Соответствует техническим условиям, обеспечивая надежность и удобство эксплуатации в различных климатических условиях
6 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:160Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Количество квартир (счетчиков):0Способ монтажа:НакладнойВозможно настенное крепление:ДаВстраивается в стену:НетКлиматическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:СправаВысота:995Ширина:945Глубина:160
Кожух щэ для этажного щита универсальный RAL7024 (995x945x160)
Артикул: kozhukh-3
ID: 255Кожух ЩЭ для навесного исполнения предназначен для защиты и эстетического оформления этажных щитов при наружной установке. Применяется в многоквартирных домах, офисных и общественных зданиях для обеспечения безопасности электрооборудования. Изготовлен из листовой стали, обеспечивающей прочность и долговечность конструкции. Графитово серое порошковое покрытие RAL7024, придает уникальную неповторимость и защищает поверхность от коррозии и внешних воздействий. Степень защиты IP31 гарантирует безопасность от пыли и брызг воды. Накладной способ монтажа обеспечивает удобство установки на стену. Толщина металла 0,8 мм придает необходимую жесткость конструкции. Предусмотрена возможность установки замка для ограничения доступа. Срок службы 25 лет, гарантийный период 36 месяцев. Соответствует техническим условиям, обеспечивая надежность и удобство эксплуатации в различных климатических условиях
По запросу
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:160Материал изделия:Сталь листоваяЦвет:Серый RAL7024Отделка поверхности:С порошковым покрытиемКоличество дверей:3Количество квартир (счетчиков):0Способ монтажа:НакладнойВозможно настенное крепление:ДаВстраивается в стену:НетКлиматическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:СправаВысота:995Ширина:945Глубина:160
Типы этажных электрощитков по способу монтажа
Этажные щиты такого вида монтируются в специально подготовленную нишу в стене, обеспечивая максимально эстетичный внешний вид.
Отличительные характеристики:
- Только фасадная панель выступающая из плоскости
- Глубина внедряемой части: 135-160 мм
- Класс IP31
- Высота установки: от 400 до 2000 мм от пола
Такие этажные щиты имеют полный коробчатый корпус и монтируются непосредственно на поверхность стены.
Особенности:
- Весь корпус располагается снаружи
- Простота установки и обслуживания
- Не требуют создания ниши
- Угол открытия дверей до 105°
Щиты этажные такого исполнения представляют собой лицевые панели без заднего каркаса.
Применение:
- Используются при капитальном ремонте старого жилого фонда
- Установка на существующие ниши без демонтажа старых щитов
- Размеры по умолчанию: 1000х930х25 мм
- Цветовые варианты: RAL 7035 (серый), RAL 9016 (белый), RAL 7024 (графитовый)
Конструктивные особенности слаботочных отсеков
В зависимости от модификации.
Слаботочный отсек может располагаться:
Размеры отделений слаботочного оборудования: 30х30х15 см каждый.
Назначение слаботочного отсека
В нем размещаются:
- Телефонные линии и приборы
- Радиотрансляционные сети
- Телевизионная аппаратура
- Интернет-кабели
- Системы охранной сигнализации
- Домофонные агрегаты
- Оборудование АСКУЭ (автоматизированная система контроля и учета электропотребления)
Ревизионные окошки
С ними обеспечивается возможность снятия показаний счетчиков без открытия соответствующей дверцы щита.
Они бывают:
- Застекленными для предотвращения попадания пыли и влаги
- Различных размеров для удобства снятия показаний
- Расположены напротив счетчиков
- Расположены напротив каждого прибора учета
Щиты такого плана имеют глухие металлические дверцы, что обеспечивает:
- Более высокую безопасность автоматики и электропроводки
Количество дверей в этажных щитах
Этажные щиты могут иметь:
- 1 дверь - для компактных щитов на 1-2 квартиры
- 2 двери - стандартная конфигурация для щитов до 4 квартир
- 3 двери - для щитов с раздельными отсеками (учетный, распределительный, слаботочный)
Каждая из них оснащена индивидуальным замком для разграничения доступа.
Модульные устройства этажные в подъезды
УЭРМ - современные электротехнические системы, состоящие из нескольких блоков:
- Короб электротехнический (КЭТ) для силовых кабелей
- Короб связи и сигнализации (КСС) для слаботочных сетей
- Ящики учетно-распределительные (ЯУР) для каждой квартиры
- Компенсаторы высоты для адаптации к потолкам
УЭРБ - блочные навесные конструкции, представляющие собой улучшенную версию УЭРМ:
- Монтируются упрощенным способом без штробления стены
- Обслуживают до 9 квартир
- Класс IP31
- Разделены металлическими перегородками между отсеками
УЭРВ - встроенные электрощиты современной модификации:
- Монтируются в специальную нишу в стене
- Обслуживают до 6 квартир
- Степень IP31
- Разделены металлическими перегородками между отсеками
УЭРК - изготавливаются с отдельным кабельным отсеком:
- Обслуживают до 6 квартир
- Состоят из верхнего, среднего и нижнего отделений
- Занимают всю высоту помещения
- Подвесная конструкция учетно-распределительного короба
- Устанавливаются на стену лестничной площадки
- Рассчитаны на обслуживание до 6 квартир
- Имеют защищенную оболочку со всех сторон кроме задней стенки
- Специальные отверстия с втулками для ввода проводов
Технические характеристики
Параметры
- Номинальное напряжение: 220-380В
- Частота тока: 50 Гц
- Номинальный ток: 25-125А
- Степень защиты: IP31, IP54
- Климатическое исполнение: УХЛ4
- Материал корпуса: сталь с порошковым покрытием
Стандартные размеры
- Встраиваемые: 1000х930х135 мм, 1000х960х157 мм
- Навесные: 940х870х135 мм, 900х600х135 мм
- Накладные: 1000х930х25 мм
