Кожух ЩЭ для этажного щита

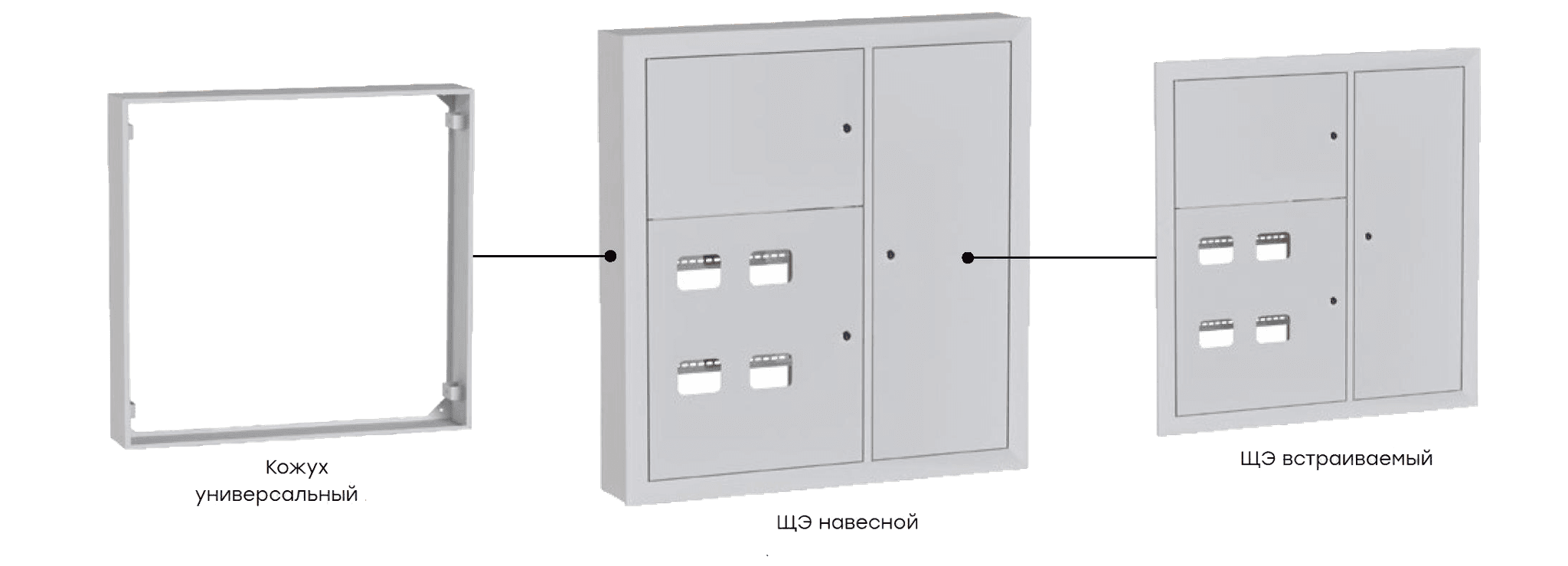

Кожух ЩЭ для навесного исполнения представляет собой металлическую конструкцию, предназначенную для преобразования встраиваемого этажного распределительного щита в навесное исполнение. Основное назначение кожуха заключается в обеспечении возможности установки этажного щита непосредственно на поверхность стены без необходимости создания ниши.

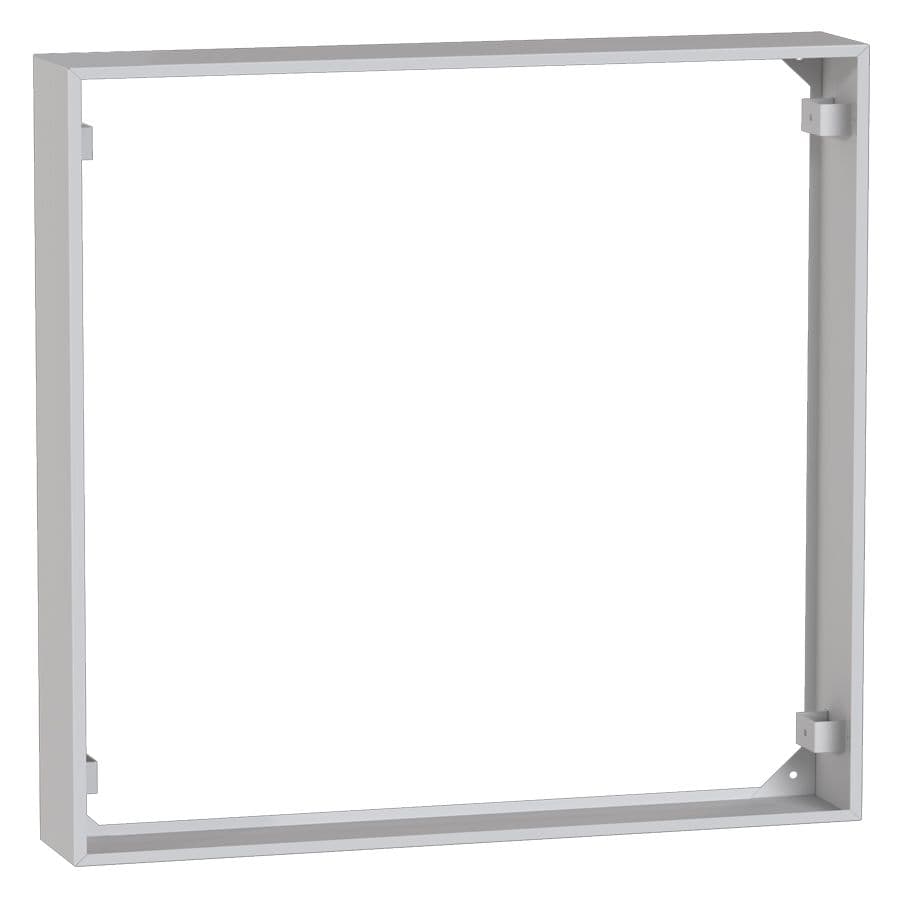

Кожух щэ для этажного щита универсальный (995x945x160)
Артикул: kozhukh-1
Артикул: 253Кожух ЩЭ для навесного исполнения предназначен для защиты и эстетического оформления этажных щитов при наружной установке. Применяется в многоквартирных домах, офисных и общественных зданиях для обеспечения безопасности электрооборудования. Изготовлен из листовой стали, обеспечивающей прочность и долговечность конструкции. Серое порошковое покрытие RAL7035 защищает поверхность от коррозии и внешних воздействий. Степень защиты IP31 гарантирует безопасность от пыли и брызг воды. Накладной способ монтажа обеспечивает удобство установки на стену. Толщина металла 0,8 мм придает необходимую жесткость конструкции. Предусмотрена возможность установки замка для ограничения доступа. Срок службы 25 лет, гарантийный период 36 месяцев. Соответствует техническим условиям, обеспечивая надежность и удобство эксплуатации в различных климатических условиях
6 000 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:160Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:3Количество квартир (счетчиков):0Способ монтажа:НакладнойВозможно настенное крепление:ДаВстраивается в стену:НетКлиматическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:СправаВысота:995Ширина:945Глубина:160

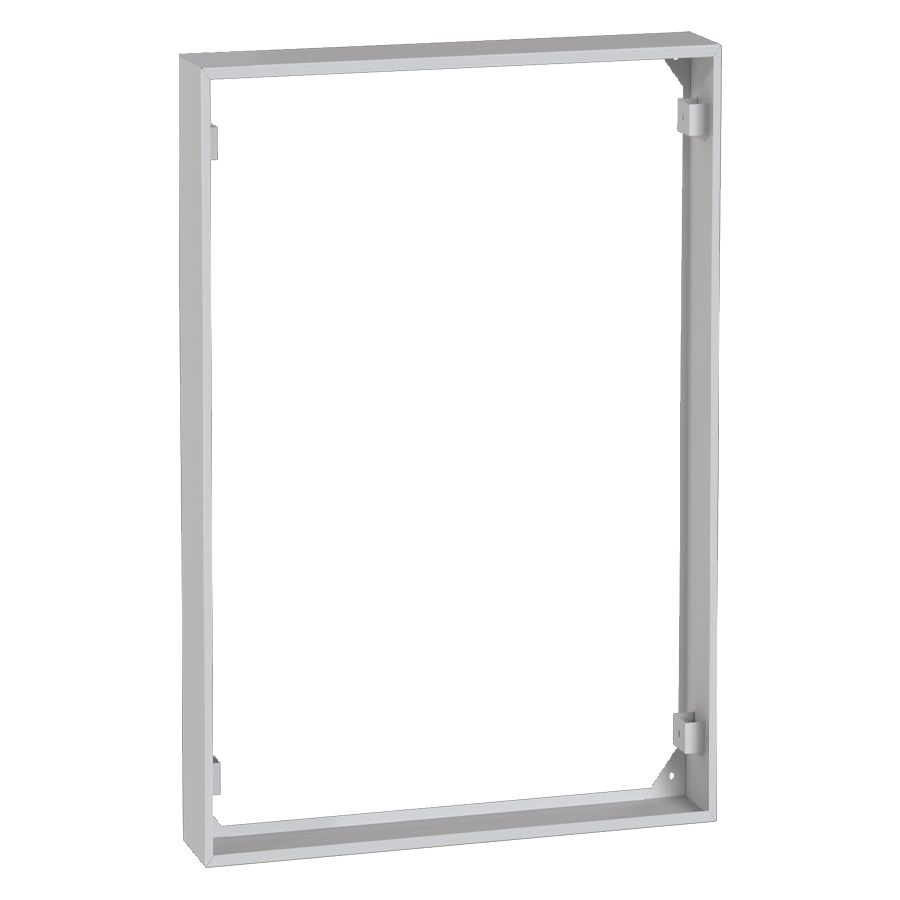

Кожух щэ для этажного щита без слаботочного отсека (995x645x160)
Артикул: kozhukh-2
Артикул: 254Кожух ЩЭ для навесного исполнения щита без слаботочного отсека предназначен для защиты и эстетического оформления этажных щитов при наружной установке. Применяется в многоквартирных домах, офисных и общественных зданиях для обеспечения безопасности электрооборудования. Изготовлен из листовой стали, обеспечивающей прочность и долговечность конструкции. Серое порошковое покрытие RAL7035 защищает поверхность от коррозии и внешних воздействий. Степень защиты IP31 гарантирует безопасность от пыли и брызг воды. Накладной способ монтажа обеспечивает удобство установки на стену. Толщина металла 0,8 мм придает необходимую жесткость конструкции. Предусмотрена возможность установки замка для ограничения доступа. Срок службы 25 лет, гарантийный период 36 месяцев. Соответствует техническим условиям, обеспечивая надежность и удобство эксплуатации в различных климатических условиях
5 700 ₽
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:160Материал изделия:Сталь листоваяЦвет:Серый RAL7035Отделка поверхности:С порошковым покрытиемКоличество дверей:2Количество квартир (счетчиков):0Способ монтажа:НакладнойВозможно настенное крепление:ДаВстраивается в стену:НетКлиматическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:НетВысота:995Ширина:645Глубина:160

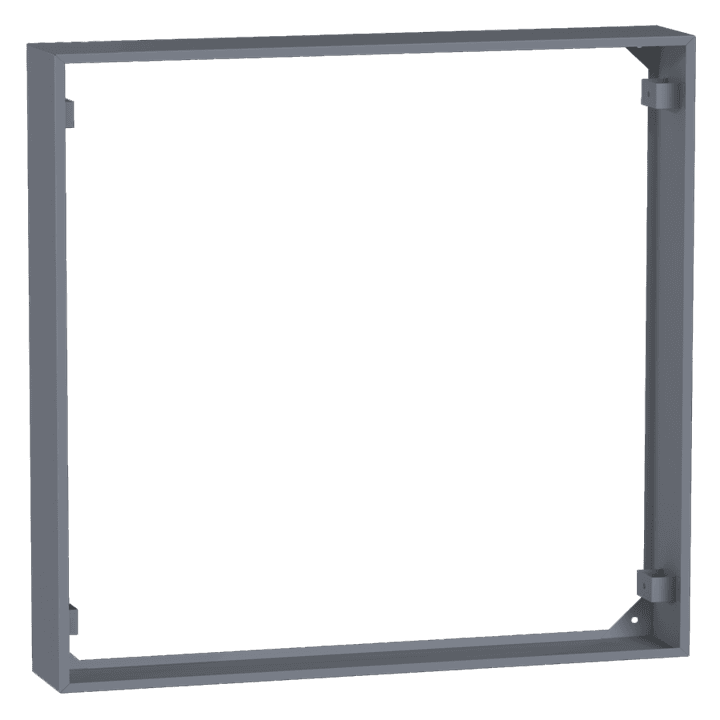

Кожух щэ для этажного щита универсальный RAL7024 (995x945x160)
Артикул: kozhukh-3
Артикул: 255Кожух ЩЭ для навесного исполнения предназначен для защиты и эстетического оформления этажных щитов при наружной установке. Применяется в многоквартирных домах, офисных и общественных зданиях для обеспечения безопасности электрооборудования. Изготовлен из листовой стали, обеспечивающей прочность и долговечность конструкции. Графитово серое порошковое покрытие RAL7024, придает уникальную неповторимость и защищает поверхность от коррозии и внешних воздействий. Степень защиты IP31 гарантирует безопасность от пыли и брызг воды. Накладной способ монтажа обеспечивает удобство установки на стену. Толщина металла 0,8 мм придает необходимую жесткость конструкции. Предусмотрена возможность установки замка для ограничения доступа. Срок службы 25 лет, гарантийный период 36 месяцев. Соответствует техническим условиям, обеспечивая надежность и удобство эксплуатации в различных климатических условиях
По запросу
Срок изготовления 7-14 дней
Производитель:Капитал СтройСтрана:РоссияГлубина установочная (встраиваемая), мм:160Материал изделия:Сталь листоваяЦвет:Серый RAL7024Отделка поверхности:С порошковым покрытиемКоличество дверей:3Количество квартир (счетчиков):0Способ монтажа:НакладнойВозможно настенное крепление:ДаВстраивается в стену:НетКлиматическое исполнение:УХЛ3Толщина металла, мм:0,8Соответствие ГОСТ/МЭК/ТУ:ТУ 3434-002-52681400-2019Ед. измерения:шт.Вес, кг:Объем, м³:Кратность:1Срок службы, лет:25Срок изготовления:10-15 днейГарантийный срок хранения:3 годаГарантийный срок, мес:36Слаботочный отсек:СправаВысота:995Ширина:945Глубина:160
Основные области применения
Жилые здания и сооружения
Кожухи ЩЭ используются для сборки этажных распределительных щитов в многоквартирных жилых домах, общежитиях и коммунальных зданиях. Эти щиты обеспечивают прием и поквартирное распределение электроэнергии напряжением 230В, а также учет потребления электроэнергии.
Общественные здания
Применяются в офисных зданиях, административных комплексах и других общественных сооружениях для организации надежного электроснабжения.
Защитные функции
Кожух обеспечивает защиту отходящих линий при перегрузках и коротких замыканиях, а также защиту от случайного прикосновения к токоведущим частям щита этажного при его навесном монтаже.
Конструктивные особенности применения
Многоотсечная система
Этажный щит в кожухе состоит из трех основных отсеков:
Вводно-учетный отсек — размещаются счетчики электроэнергии (по количеству квартир) и возможна установка аппарата отключения магистральной линии.
Распределительный отсек — устанавливаются DIN-рейки для групповых автоматов и элементы для шин N и PE.
Слаботочный отсек — предназначен для размещения телевизионных, радио, телефонных линий, систем охранной сигнализации и домофонов.
Модульность и масштабируемость
Конструкция позволяет установить до 9 модулей защитной аппаратуры на каждую квартиру, что обеспечивает гибкость в планировании электроснабжения.
Основные технические параметры
Габаритные размеры
- Высота: 995 мм (для модели ЩЭ)
- Ширина: 945 мм (для модели ЩЭ)
- Глубина: 160 мм (стандартная для всех моделей)
Материал и конструкция
- Материал корпуса: Листовая сталь толщиной 1,0 мм
- Тип покрытия: Порошковая окраска с фактурой "шагрень"
- Цвет: RAL 7035 (светло-серый)
- Вес: 8,5 кг
Защитные характеристики
- Степень защиты: IP31 защита от твердых частиц и капель воды
- Климатическое исполнение: УХЛ3 по ГОСТ 15150-69
- Антикоррозийная стойкость: Повышенная благодаря качественному покрытию
Эксплуатационные характеристики
Срок службы и гарантия
Срок службы: 25 лет при соблюдении условий эксплуатации
Гарантийный срок: 3 года от производителя
Условия эксплуатации
- Рабочая температура: от +1°C до +35°C
- Относительная влажность: не более 80% при +25°C
- Номинальный ток: до 50А для одной квартиры
- Номинальное напряжение: 230/400В, частота 50 Гц
Монтажные характеристики
Способ установки
- Тип монтажа: Накладной (поверхностный)
- Высота установки: 1,5–1,8 м от уровня пола
- Угол открытия дверей: Не менее 95° (до 105° для расширенных моделей)
Комплектация
- Кожух с монтажной рейкой
- Комплект метизов для крепления
- Паспорт изделия
- Знаки "Высокое напряжение" и "Заземление"
- Маркировочная таблица
Дополнительные технические особенности
Возможность регулировки глубины расположения элементов по корпусу.
Перфорированные отверстия для ввода кабелей.
Совместимость с модульной аппаратурой стандарта DIN.
Возможность опломбирования (4 точки).
Кожух ЩЭ для навесного исполнения обеспечивает высокую технологичность сборки, простоту монтажа и долговечность эксплуатации, соответствуя всем современным требованиям безопасности и функциональности электротехнических изделий.
Заказ и покупка
Предлагаем купить этажное распределительное устройство УЭРМ по выгодной цене в интернет-магазине нашей компании. Продукция доступна оптом и в розницу с быстрой доставкой по Москве, М.О. и всей России. Изготовление по индивидуальным проектам заказчика.
Для заказа укажите:
- Количество квартир (1–12).
- Тип счетчиков и аппаратуры (одно-/трехфазные, АСКУЭ, УЗИП).
- Компоновку модулей, габариты, цвет (RAL 9003/7035).
- Дополнительные аксессуары (компенсаторы, замки).Свяжитесь по телефону или через сайт
Каталог, фото, схемы и отзывы доступны онлайн. Заказывайте качественное электрощитовое оборудование от производителя с доставкой!
