ВРУ в электрике: назначение, схемы и устройство вводно-распределительных щитов
Надежное энергоснабжение коммерческого здания, производственного цеха или многоквартирного дома начинается с грамотно спроектированного вводного узла. Ошибки в подборе оборудования на этом этапе обходятся дорого: от предписаний Ростехнадзора при сдаче объекта до тепловых пробоев кабельных трасс при пиковых нагрузках.
В этом руководстве мы детально, с опорой на ГОСТ 32396-2021 и правила устройства электроустановок (ПУЭ), разберем устройство вводно-распределительных устройств (ВРУ), требования к их комплектации и специфику однолинейных схем.
Что такое ВРУ и каковы его функции (инженерный взгляд)
Вводно-распределительное устройство (ВРУ) — это электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих электрических цепей.
Оборудование предназначено для работы в питающих сетях напряжением 230/400 В (или 380/220 В) переменного тока частотой 50—60 Гц с глухозаземленной нейтралью.
Фундаментальные задачи силового щита ВРУ:
- •Прием мощностей: безопасное подключение внутренних сетей здания к внешнему питающему кабелю от трансформаторной подстанции.
- •Распределение: разделение общего потока энергии на изолированные отходящие линии (на разные этажи, секции или группы потребителей).
- •Защита сети: автоматическое обесточивание цепей при перегрузках и токах короткого замыкания (КЗ).
- •Коммерческий учет: размещение трансформаторов тока и счетчиков в выделенных, пломбируемых отсеках для контроля расхода электроэнергии.

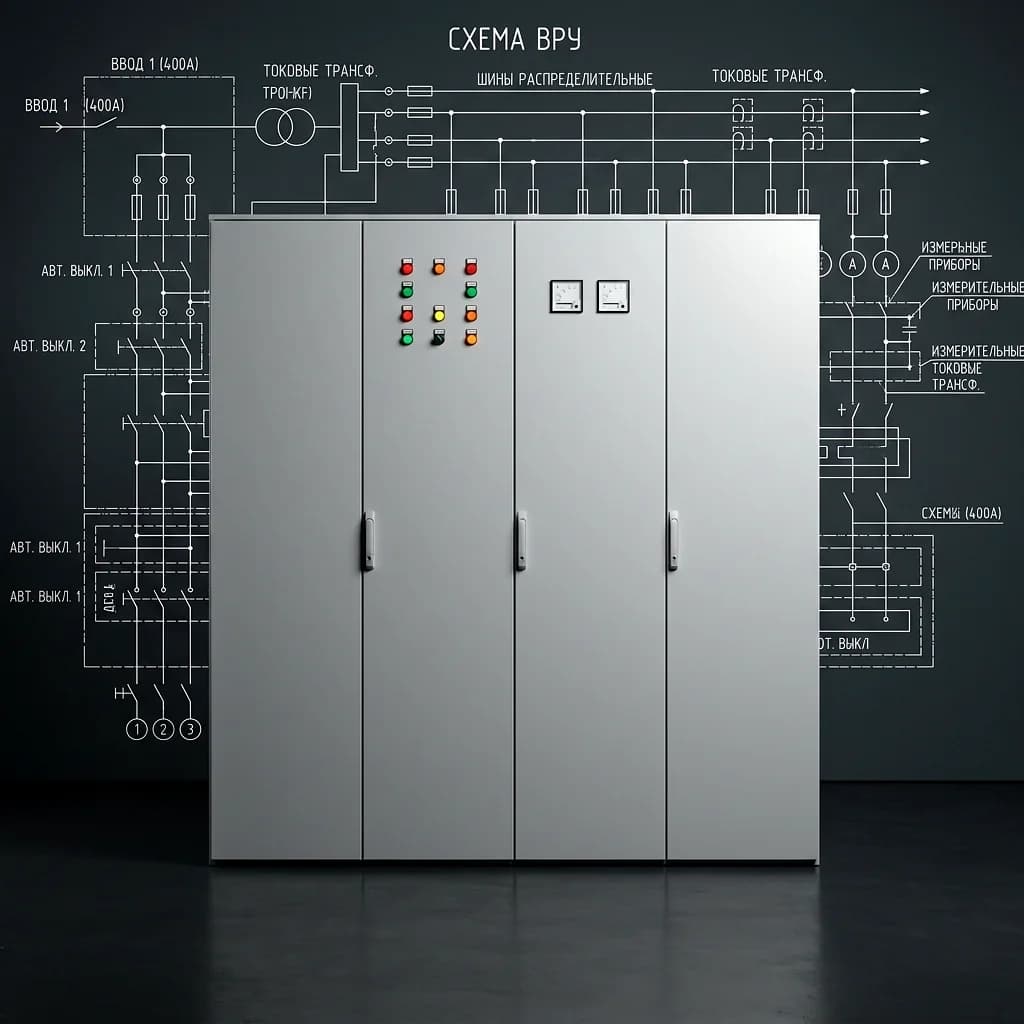

Архитектура и основные комплектующие щита
Заводской шкаф ВРУ в сборе — это сложный комплекс, надежность которого зависит от качества каждого элемента. Базовая комплектация включает:
Вводные коммутационные аппараты
выключатели-разъединители, рубильники и автоматические выключатели. Для многопанельных ВРУ ГОСТ строго регламентирует номинальные токи вводных аппаратов: 250, 400 или 630 А.
Сборные шины
система медных или алюминиевых проводников. Они обязаны выдерживать колоссальные электродинамические удары: номинальный кратковременно выдерживаемый ток короткого замыкания (в течение 1 с) для блока ввода и сборных шин составляет 20 кА.
Шины заземления и нейтрали
ВРУ комплектуются нулевой рабочей шиной (N), изолированной от металлического корпуса, и защитной шиной (PE), имеющей надежное электрическое соединение с ним. Это позволяет использовать щиты в современных системах заземления TN-S, TN-C и TN-C-S.
Аппаратура защиты
плавкие предохранители и автоматические выключатели на отходящих линиях (с номиналами от 10 А до 250 А).
Важный конструктивный нюанс, о котором часто забывают неопытные монтажники: по нормативам ввод и вывод толстых питающих кабелей в одно- и многопанельных ВРУ осуществляется строго снизу. Для подключения кабелей сечением 150–240 мм² шкаф должен оснащаться металлическим цоколем.
Особенности ВРУ для многоквартирного жилого дома (МКД)
Вводное устройство многоквартирного дома проектируется с учетом этажности и категории надежности электроснабжения.
- ✓Для зданий высотой до 5 этажей применяются компактные однопанельные ВРУ (номинальные токи на вводе ограничены 160 или 250 А).
- ✓Для жилых комплексов свыше 5 этажей монтируются многопанельные ВРУ.

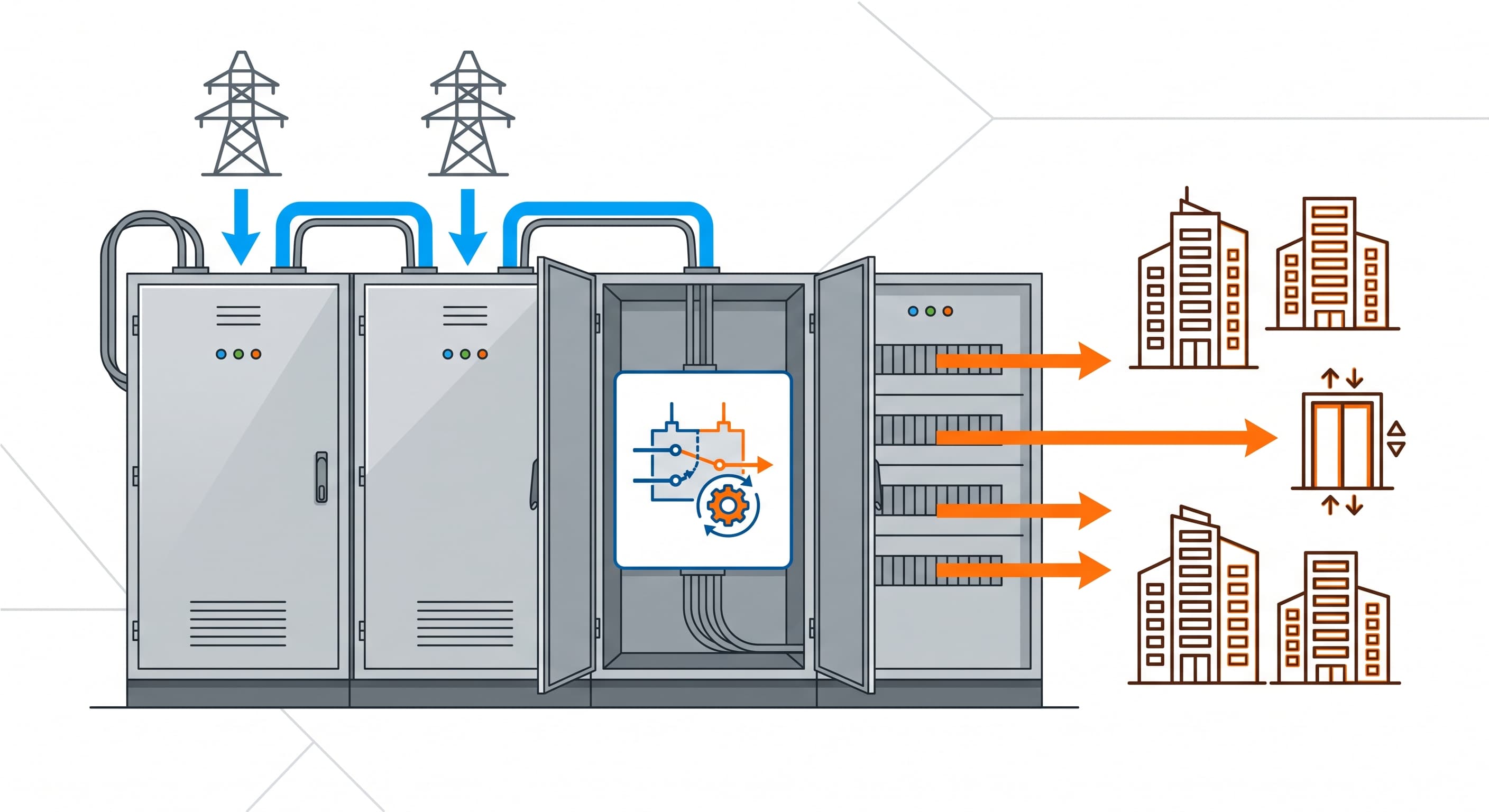

Многопанельные комплексы состоят из секций разного назначения:
Вводные панели
принимают кабели от сети. Для домов 1-й и 2-й категории надежности устанавливаются две вводные панели с системой АВР (автоматическое включение резерва), которая мгновенно переключает питание на резервную линию при аварии.
Распределительные панели
питают этажные щитки.
Панели общедомовых нужд
выделенные линии для критической инфраструктуры (лифты, системы дымоудаления, дежурное освещение).
Расшифровка маркировки ВРУ (по ГОСТ 32396-2021)
Оборудование маркируется по единым стандартам (с учетом климатического исполнения по ГОСТ 15150-69). Понимание структуры аббревиатуры необходимо снабженцу для корректного заказа.
Пример: ВРУ-1-21-10 УХЛ4
| Элемент маркировки | Значение |
|---|---|
| ВРУ | Вводно-распределительное устройство. |
| 1 | Номер конструкторской разработки (габариты, вес, металлоемкость). |
| 21 | Назначение панели: 11-19 — вводные, 21-29 — вводно-распределительные, 41-50 — распределительные. |
| 10 | Тип аппаратов управления: «1» — переключатель на 250 А; «0» — блоки автоматического управления освещением отсутствуют. |
| УХЛ4 | Климатическое исполнение (температура эксплуатации от +1 до +35 °С, для сухих закрытых помещений). |
Однолинейная схема ВРУ: основа проектной документации
Собрать безопасный щит, а тем более сдать его инспектору Энергонадзора, невозможно без утвержденной однолинейной схемы.
Это технический чертеж, на котором три фазы питающей сети изображаются одной линией для простоты чтения. На схеме ВРУ в обязательном порядке фиксируются:
- ✓Точка подключения к внешней ЛЭП или подстанции.
- ✓Марки и расчетные сечения вводных кабелей (например, 2х120 мм² для ввода на 400 А).
- ✓Номинальные токи всех коммутационных аппаратов и расцепителей.
- ✓Коэффициенты трансформации трансформаторов тока для узлов коммерческого учета.
Готов проект, но смета превышает бюджет?
Пришлите нам свою однолинейную схему. Ведущие инженеры завода проведут аудит спецификации, подберут качественные аналоги аппаратуры (КЭАЗ, IEK, CHINT) и предоставят расчет стоимости сборки шкафа ВРУ за 1 рабочий день. Оборудование поставляется с заводской гарантией и полным пакетом паспортов для Ростехнадзора.
Рассчитать стоимость сборки
Загрузите вашу однолинейную схему (PDF/AutoCAD) в форму ниже. Наши инженеры-проектировщики бесплатно проведут аудит ТЗ...
Список литературы:
- Виноградов А. В. и др. Вариант структурной схемы вводно-учётно-распределительного устройства Агротехника и энергообеспечение–2020.№. 3 (28)
- Винокуров В. В. и др. ВВОДНО-РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО. – 2007.
- Сунцов И. М., Фрайштетер В. П. Построение модели однолинейной схемы при создании эффективной системы автоматизированного проектирования электроэнергетических объектов Нефтяное хозяйство – 2014.
- Плотников Н. М. Разработка электроснабжения жилого дома : дис. – Российский государственный профессионально-педагогический университет, 2017.
