ВРУ и ГРЩ: в чем разница, главные отличия и статус энергопринимающего устройства

ВРУ как энергопринимающее устройство: юридический статус и акты с электросетями

В регламентах технологического присоединения фигурирует базовый юридический термин — энергопринимающее устройство. Сетевая компания подает напряжение не абстрактному «зданию», а конкретному электротехническому узлу. Для большинства коммерческих объектов, жилых домов и производственных цехов средней мощности этим устройством официально является ВРУ.

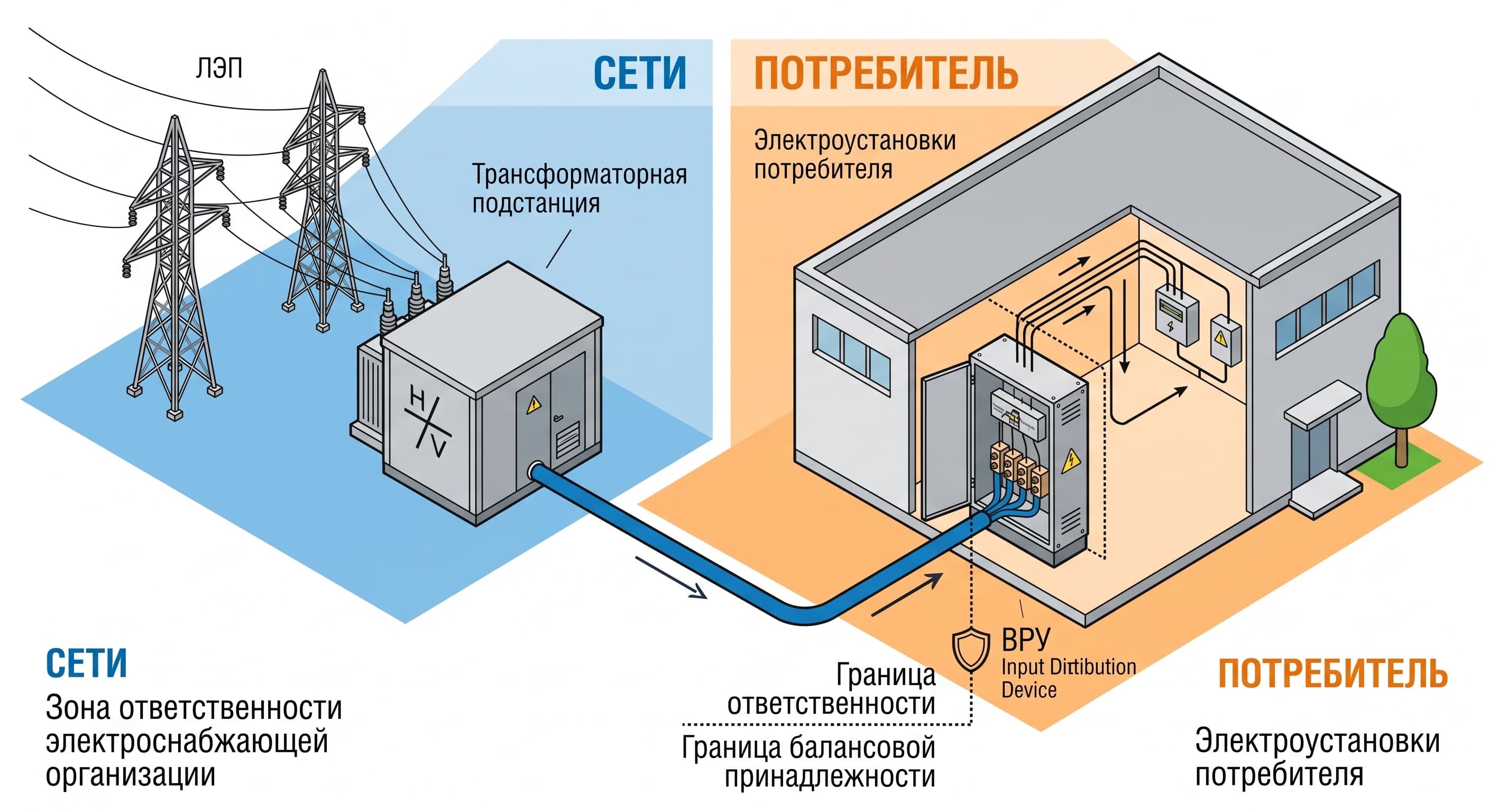

Именно на вводных клеммах ВРУ проходит граница балансовой принадлежности и эксплуатационной ответственности:

• ✓Сетевая компания отвечает за внешний питающий кабель вплоть до наконечников, подключаемых к вводному аппарату устройства.
• ✓Собственник здания несет ответственность за само ВРУ и все внутренние отходящие линии.

Если проектировщик ошибочно называет вводной щит на 400 А аббревиатурой «ГРЩ», инспектор Ростехнадзора имеет право вернуть документы на доработку. Правильная классификация исключает задержки при подписании Актов с Энергосбытом.

Конструктивные отличия и специфика сборки ВРУ

Разница между ВРУ и мощным ГРЩ заключается в жестких конструктивных требованиях, заложенных в стандартах.

1. Электродинамическая стойкость к коротким замыканиям (Icc)

Шинопроводы и коммутационные аппараты обязаны выдерживать тепловые и механические удары при авариях.

• Номинальный кратковременно выдерживаемый ток короткого замыкания (в течение 1 с) для блока ввода и сборных шин многопанельных ВРУ составляет 20 кА.
• Для однопанельных ВРУ этот показатель равен 15 кА.
• Для ВРУ шкафного исполнения ток короткого замыкания составляет не более 10 кА.

2. Вместимость вводных зажимов и кабельные трассы

В одно- и многопанельных ВРУ ввод питающих кабелей и вывод отходящих линий конструктивно предусмотрен преимущественно снизу. При проектировании ВРУ необходимо строго учитывать предельное количество и сечение жил, которые можно присоединить к вводным зажимам:

• На номинальный ток 250 А допускается подключение 2 жил сечением 95 мм².
• На номинальный ток 400 А допускается подключение 2 жил сечением 120 мм².
• На номинальный ток 630 А допускается подключение 4 жил сечением 150 мм².

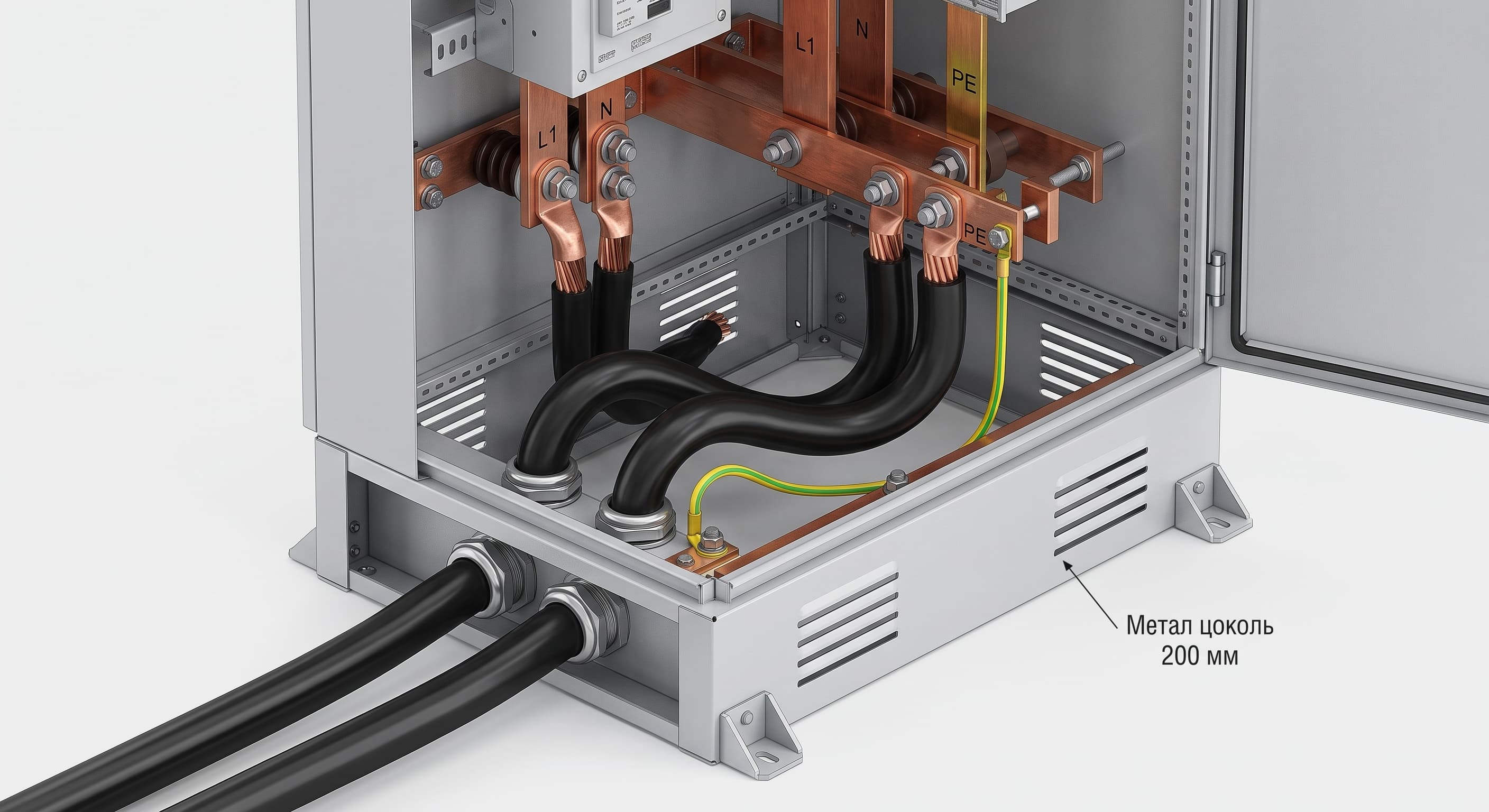

• Для удобства разделки и безопасного подключения кабелей большого сечения (150–240 мм²) мы настоятельно рекомендуем заказывать ВРУ с цоколями (подставками) высотой 150 мм или 200 мм.

3. Степень защиты (IP) и заземление

• Для интеграции ВРУ в четырех- и пятипроводные сети (системы заземления TN-C, TN-S, TN-C-S) устройства оснащаются изолированной нулевой рабочей шиной N и защитной шиной PE, которая имеет надежное электрическое соединение с металлическим корпусом.
• Вводные и распределительные панели часто поставляются со степенью защиты IP00 со стороны дна, поскольку монтируются вплотную к полу, и IP31 или IP21 с других сторон.

Как правильно выбрать щит для вашего объекта (Чек-лист снабженца)

Чтобы не переплачивать за избыточные мощности и не нарушить нормы ПУЭ при заказе оборудования, сверьте свой проект с базовыми параметрами:

1. Мощность: Если расчетный ток на вводе не превышает 630 А — проектируется ВРУ.
2. Климатика: Стандартное климатическое исполнение оборудования для закрытых электрощитовых — УХЛ4 по ГОСТ 15150-69 (температура от +1 до +35°С, невзрывоопасная среда без токопроводящей пыли).
3. Долговечность: Установленный срок службы ВРУ заводской сборки составляет 25 лет при условии плановой замены отдельных комплектующих с меньшим ресурсом.
4. Коммерческий учет: ВРУ всегда предусматривает возможность установки приборов учета электроэнергии (счетчиков и трансформаторов тока), которые отделяются специальными перегородками для безопасного обслуживания.
