Сборка и установка ВРУ: инженерный гайд от проектирования до сдачи объекта
Ошибка на этапе компоновки или монтажа Вводно-распределительного устройства (ВРУ) обходится заказчику дорого: от предписаний контролирующих органов и задержек ввода здания в эксплуатацию до критических тепловых пробоев.
В данном руководстве мы детально разберем технологические этапы производства и установки силовых щитов. Современные ВРУ присоединяются к питающим электрическим сетям напряжением 230/400 В переменного тока частотой 50—60 Гц с глухозаземленной нейтралью. Качественная сборка — это не просто механическое соединение аппаратов, а строгий инженерный процесс, гарантирующий бесперебойную работу объекта на десятилетия.
Этап 1: Инженерный аудит схемы и подбор комплектующих
Сборка надежного распределительного узла начинается задолго до работы с металлом — на стадии анализа однолинейной схемы и технического задания (ТЗ). Главный инженер производства обязан учесть архитектуру сети, климатические условия и специфику нагрузок конкретного здания.
Для однопанельных и шкафных ВРУ, а также для каждой панели многопанельного ВРУ следует определять их номинальные токи, а для встроенных в них аппаратов — номинальные рабочие токи. Если проигнорировать поправочные коэффициенты на взаимный нагрев аппаратуры внутри металлического шкафа, при пиковых нагрузках произойдет тепловое срабатывание защиты.
Фундаментальные инженерные задачи на этапе проектирования сборки:
Координация токов короткого замыкания (Icc)
Сборные шины и блок ввода обязаны выдерживать расчетные электродинамические удары. Пиковое значение тока короткого замыкания следует принимать равным произведению действующего значения на коэффициент 1,5. В зависимости от модификации, номинальный кратковременно выдерживаемый ток короткого замыкания для сборных шин может составлять 15 кА, 20 кА или рассчитываться индивидуально.
Интеграция систем заземления
Конструкция ВРУ должна обеспечивать возможность присоединения к четырех- и пятипроводным питающим сетям (тип заземления системы TN-C, TN-S или TN-C-S).
Электромагнитная совместимость
Предельно допустимые уровни напряженности магнитных полей частотой 50 Гц на наружных сторонах оболочки ВРУ не должны превышать 4 А/м (или 5 мкТл магнитной индукции) для щитов, устанавливаемых внутри жилых и общественных зданий.
Сомневаетесь в корректности вашей проектной документации?
Загрузите вашу однолинейную схему (PDF/AutoCAD) в форму ниже. Наши инженеры-проектировщики бесплатно проведут аудит ТЗ, проверят селективность аппаратуры и подготовят оптимизированную спецификацию под ваш бюджет.
Сомневаетесь в корректности вашей проектной документации?
Загрузите вашу однолинейную схему (PDF/AutoCAD) в форму ниже. Наши инженеры-проектировщики бесплатно проведут аудит ТЗ...
Этап 2: Технология заводской сборки ВРУ (почему опасна сборка «на коленке»)
Для заказчика выбор между кустарной сборкой на объекте и заказом готового щита на заводе часто сводится к цене. Однако экономия на производственных стандартах оборачивается проблемами при сдаче объекта Ростехнадзору и рисками аварий. Заводская сборка регламентирована строгими ГОСТами, обеспечивающими расчетный срок службы оборудования до 25 лет (при условии своевременной замены изнашиваемых компонентов).
Механическая прочность и шинные мосты
При возникновении токов короткого замыкания (КЗ) или коммутации мощных нагрузок внутри щита возникают колоссальные электродинамические удары. В закрепленном положении ВРУ обязаны обладать достаточной жесткостью, исключающей деформации, которые могут отрицательно повлиять на работу аппаратов при бросках токов. Металлический профиль кустарного щита без необходимых ребер жесткости просто выгнет дугой.
Особое внимание на производстве уделяется ошиновке:
- •В многопанельных комплексах сборные фазные шины прокладываются в пределах распределительных панелей, а защитная (PE) и нулевая рабочая (N) шины проводятся через каждую панель — как вводную, так и распределительную.
- •Соединения фазных шин и внутренних проводников защитных аппаратов должны быть строго разборными (болтовыми).
- •Межпанельные шинные перемычки обязаны выполняться из того же материала (медь или алюминий), что и основные шины, а их сечение не может быть меньше сечения соединяемых шин.
Безопасность и эргономика обслуживания
Обслуживание щита под напряжением — штатная ситуация для квалифицированного персонала. Для защиты от прямого прикосновения к токоведущим частям во ВРУ устанавливаются специальные пластроны (ограждения). Согласно нормативам, эти ограждения должны устанавливаться и сниматься исключительно с применением инструмента, что исключает риск случайного соприкосновения с оголенными фазами.
Этап 3: Правила установки ВРУ на объекте и подключение
Монтаж вводно-распределительного устройства — финальная стадия, требующая точной подготовки кабельных трасс и помещения электрощитовой.
Способы установки и габариты
Тип монтажа напрямую зависит от конструкторского исполнения щита. Однопанельные и многопанельные устройства устанавливаются исключительно на полу с жесткой фиксацией к основанию. Шкафные модификации более универсальны: они могут монтироваться на полу, крепиться на стене или встраиваться в заранее подготовленные строительные ниши, для чего комплектуются соответствующими крепежными элементами.

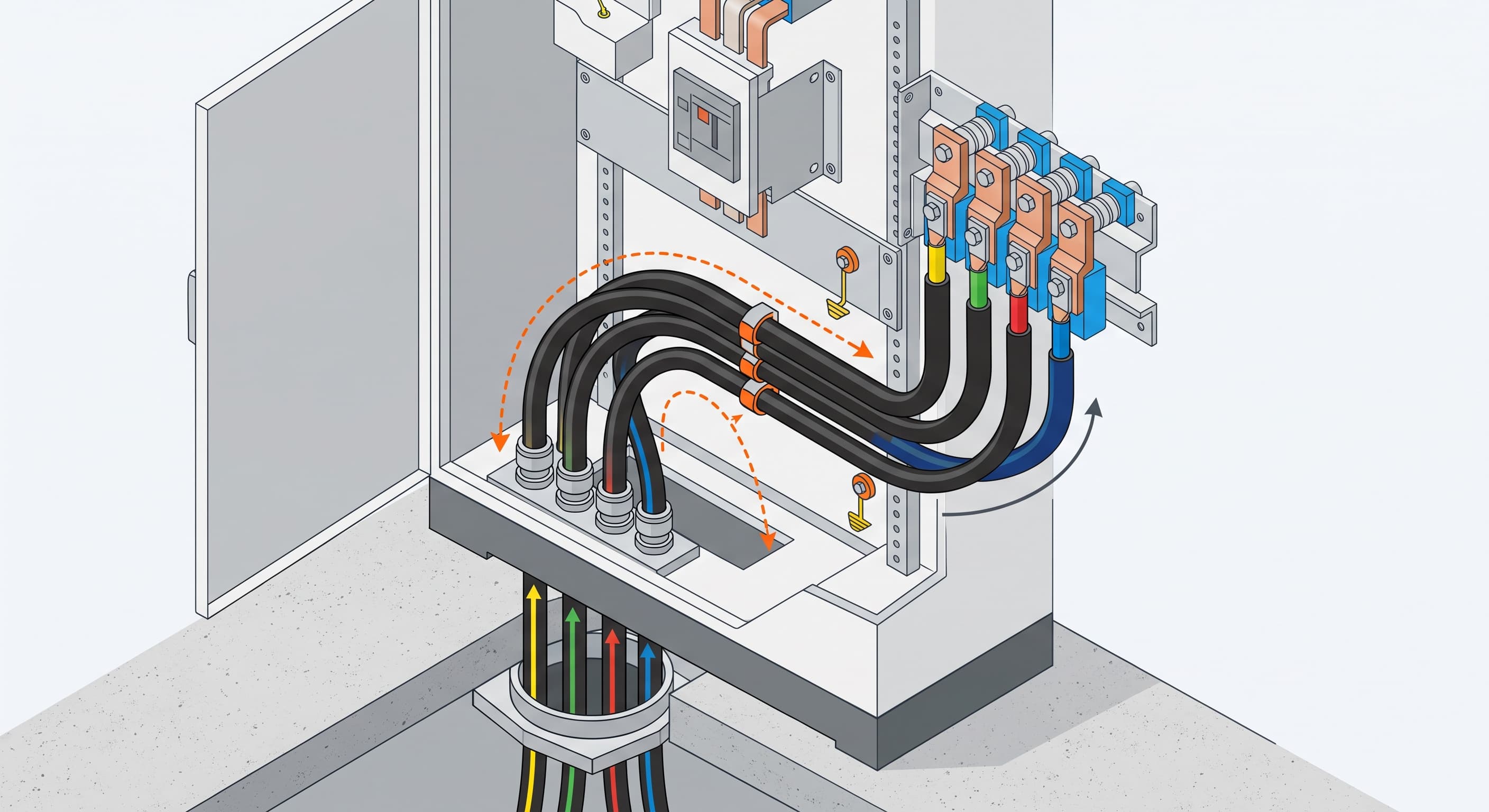

Ввод силовых кабелей
Грубая ошибка неопытных монтажников — попытка завести питающий кабель в панель с неверной стороны.
- ✓В одно- и многопанельных ВРУ ввод питающих кабелей и вывод отходящих линий конструктивно предусмотрен только снизу.
- ✓Во ВРУ шкафного исполнения вводы и выводы проводников могут осуществляться как через нижнюю, так и через верхнюю панели.
Внутри блока ввода обязательно резервируется достаточное пространство для соблюдения нормированных радиусов изгиба толстых жил кабелей. При проектировании кабельных трасс важно учитывать предельные сечения жил, которые физически способны принять вводные зажимы. Например, для аппаратов на 250А предел составляет два кабеля по 95 мм², для 400А — два по 120 мм², а для мощных сборок на 630А — четыре кабеля сечением до 150 мм² каждый.
Интеграция систем заземления
При подключении питающей сети к устройству важно правильно расключить нулевые и заземляющие проводники. ВРУ поставляются с нулевой рабочей шиной (N), которая строго изолирована от металлического корпуса, и защитной шиной (PE), имеющей надежное электрическое соединение с корпусом. Такая конфигурация позволяет беспрепятственно интегрировать ВРУ в четырех- и пятипроводные сети с системами заземления TN-C, TN-S или комбинированной TN-C-S.
Планируете закупку ВРУ для строящегося объекта или реконструкции здания?
Не рискуйте сроками сдачи. Оставьте заявку на расчет стоимости: наши инженеры соберут щит любой сложности в строгом соответствии с ПУЭ и ГОСТ, проведут стендовые испытания и выдадут полный пакет паспортов и сертификатов для Ростехнадзора.
Получить коммерческое предложение и схему
Загрузите вашу однолинейную схему (PDF/AutoCAD) в форму ниже. Наши инженеры-проектировщики бесплатно проведут аудит ТЗ...
Список литературы:
- Олифиренко Н., Овчинникова И., Хлыстунова Т. Сборка, монтаж, регулировка и ремонт электрооборудования (ПМ. 01).
- Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7.
